Ćwiczenie 4: Rozciąganie warstwy działek na powierzchnię

Teraz należy dodać warstwę, która będzie wyświetlać działki w jednej z części miasta Redding. Ta warstwa zawiera informacje dotyczące wielkości, wartości i adresu działek. Nie zawiera ona danych dotyczących właścicieli. Dane źródłowe zawierające te informacje zostaną dołączone później.

Działki mogą być półprzezroczyste, aby nie przesłaniały elementów leżących poniżej.

Uwaga:

W tym ćwiczeniu używana jest mapa AnalyzeMap1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.

Dodawanie działki do mapy

1. Kliknij kartę Narzędzia głównePanel danychPołącz.
2. W oknie Połączenie danych wybierz opcję Dodaj połączenie SDF z listy Połączenia danych wg dostawcy.
3. Kliknij przycisk obok pola Plik źródłowy i odszukaj folder, w którym znajdują się pliki przykładowe.
4. W oknie dialogowym Otwórz wybierz plik Assessor_Parcels.SDF i kliknij przycisk Otwórz.
5. W oknie Połączenie danych kliknij przycisk Przyłącz.
6. Kliknij polecenie Dodaj do mapy.
7. Zamknij okno dialogowe Połączenie danych.
8. Na karcie Menedżer wyświetlania wybierz warstwę Działki i kliknij opcję Tabela.

   Wyświetlane są informacje skojarzone z działkami, ale nie zawierają one danych związanych z właścicielem.



   Wyświetlanie danych skojarzonych z warstwą działki.

9. Zamknij Tabelę danych.

Przypisywanie stylu do działek na mapie

1. W Menedżerze wyświetlaniawybierz warstwę Działki i kliknij Styl.
2. W oknie dialogowym Edytor stylów kliknij kolor w grupie Styl.
3. W oknie dialogowym Styl wieloboku wybierz element wypełnienia.
4. Ustaw suwak Przezroczystość na wartość 128.
5. Zmień Kolor wypełnienia na jasny odcień.

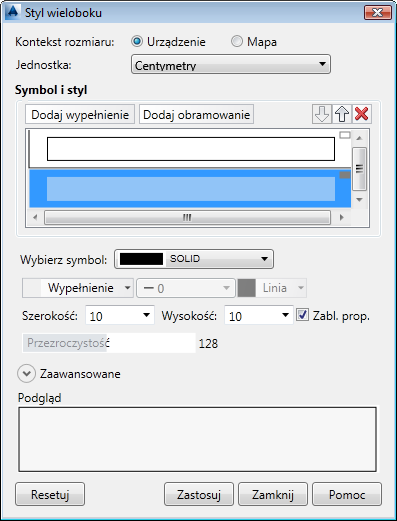

   Zmienianie przezroczystości pierwszego planu dla warstwy działki.

6. Kliknij przycisk Zastosuj, a następnie Zamknij.
7. Zamknij okno dialogowe Edytor stylów.

   Warstwa działki jest rozciągnięta na powierzchni. Ponieważ jest przezroczysta, powierzchnia pod nią jest widoczna.

Do tej pory

Dodana została powierzchnia zawierająca informację o poziomach; informacje te zostały wykorzystane do utworzenia tematu, w którym różne poziomy oznaczane są innymi kolorami. Dodane zostały warstwice w celu umożliwienia identyfikacji poziomów wysokości. Na powierzchni została rozłożona przezroczysta warstwa danych, więc można oszacować jej poziom w oparciu o powierzchnię znajdującą się poniżej.

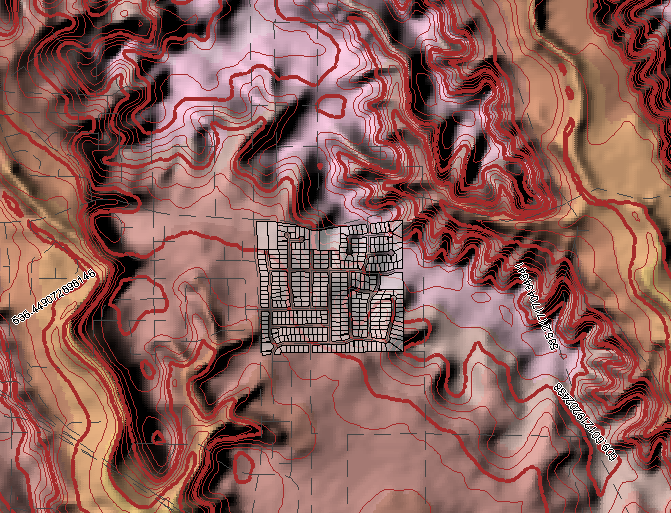

Powierzchnia zamieniona za pomocą stylów ułatwia oszacowanie poziomu działki.

Aby kontynuować, przejdź do sekcji Lekcja 2: Analiza danych zawierających zewnętrzne informacje za pomocą połączeń
