Ćwiczenie 2: Korzystanie z nakładania w celu porównania dwóch warstw

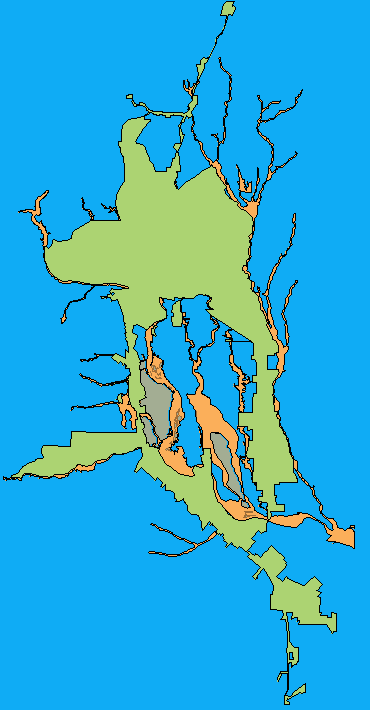

Porównanie dwóch warstw dodanych w poprzednim ćwiczeniu. Nakładka przedstawia części strefy biznesowej, które znajdują się w obrębie strefy rozpływu.

Uwaga:

W tym ćwiczeniu używana jest mapa AnalyzeMapOverlay.dwg utworzona w sekcji Ćwiczenie 1: Dodawanie warstwy do porównania.

W celu użycia nakładania, aby porównać dwie warstwy

1. Kliknij kartę Analiza panel Element Nałożenie elementu
2. W oknie Źródła i typ nakładania, w oknie dialogowym Analiza nałożenia wykonaj następujące czynności:
   • Dla opcji Źródło wybierz E_zone (wieloboki).
   • Dla opcji Nakładanie wybierz floodzone (wieloboki).
   • Dla opcji Typ wybierz Przecięcie.
   • Kliknij przycisk Dalej.
3. W oknie Definiowanie wyników i ustawień, w oknie dialogowym Analiza nałożenia wykonaj następujące czynności:
   • Wprowadź lokalizację dla pliku SDF warstwy nałożenia.
   • Wprowadź nazwę warstwy. Ta przestrzeń nazw pojawi się w Menedżerze wyświetlania.
   • W sekcji Tolerancja rozszczepień, wybierz opcję Nie usuwaj rozszczepień.

     Rozszczepienia to niewielkie wieloboki, których występowanie może wynikać z procedury nakładania. Aby usunąć rozszczepienia, kliknij opcję Sugeruj w celu wyświetlenia sensownego ustawienia umożliwiającego usunięcie rozszczepień.

   • Pozostałe ustawienia pozostaw niezmienione, a następnie kliknij przycisk Zakończ.


     Na mapie zostaną wyświetlone dwie oryginalne warstwy i jedna nowa warstwa reprezentująca nałożenie.

4. Kliknij kartę Menedżer wyświetlania w oknie zadań.
5. Usuń zaznaczenie pól dla oryginalnej strefy rozpływu oraz warstw strefy biznesowej, dzięki czemu na mapie będzie widoczna tylko warstwa nałożenia.

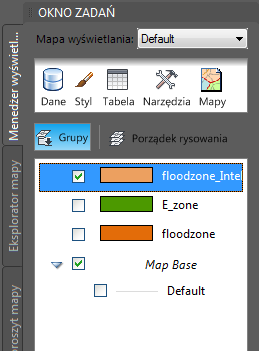

   Ukryj wszystkie warstwy z wyjątkiem nałożenia.

6. Zapisz mapę.

Aby kontynuować, przejdź do sekcji Ćwiczenie 3: Dodawanie stylu i warstwy dróg.
