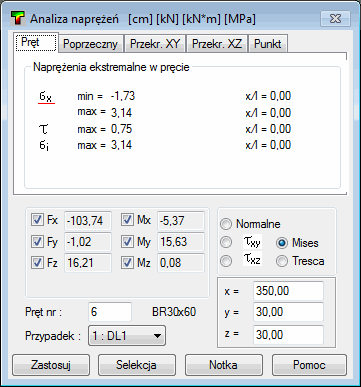

Na karcie Pręt okna dialogowego Analiza naprężeń pokazane są ekstremalne naprężenia uzyskane dla całego przekroju XZ pręta.
W powyższym oknie dialogowym prezentowane będą następujące naprężenia ekstremalne obliczone dla całego pręta:
- naprężenie normalne σx (maksymalne i minimalne)
- naprężenie ścinające — τ
- naprężenie σi — wartości naprężenia zredukowanego liczone według wybranej hipotezy (HMH, Tresca).
Dla każdej z wymienionych wartości naprężenia podawana jest wartość współrzędnej, dla której uzyskana została ekstremalna wartość naprężenia.
Uwaga: Jeżeli do prezentacji zostało wybrane naprężenie normalne sx, to na ekranie w przekroju poprzecznym pręta litego prezentowana będzie oś obojętna w postaci przerywanej linii.
