Transfer modelu zdefiniowanego w programie Autodesk® Revit® do programu Autodesk CBS

Aby przenieść model utworzony w programie Autodesk® Revit® do programu Autodesk CBS, należy:

1. W Menadżerze modułów uruchom moduł Synchronizacja modelu obliczeniowego (Autodesk Concrete Building Structures) i wybierz plik.

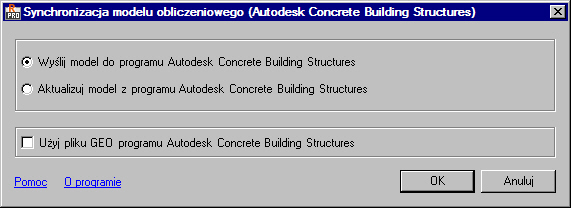

2. W oknie dialogowym Synchronizacja modelu obliczeniowego (Autodesk Concrete Building Structures) określ program, do którego zostanie wysłany program (transfer z programu Autodesk® Revit® do programu Autodesk CBS lub z Autodesk CBS do Autodesk® Revit®).


   Włączenie opcji Użyj pliku GEO programu Autodesk Concrete Building Structures powoduje otwarcie okna dialogowego służącego do zapisania pliku w formacie programu Autodesk CBS (format *.geo).

   Kliknij przycisk OK.

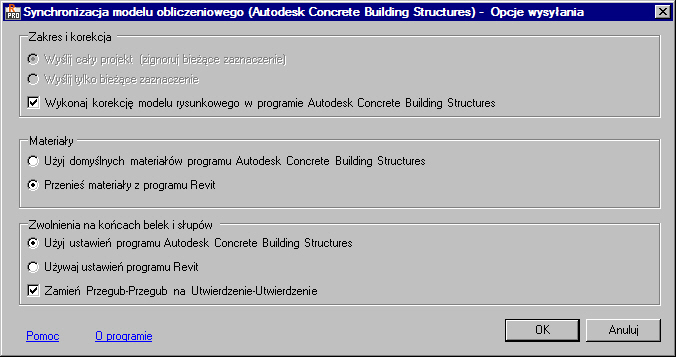

3. W oknie dialogowym Synchronizacja modelu obliczeniowego (Autodesk Concrete Building Structures) — Opcje wysyłania określ opcje transferu:

   • Zakres i korekcja
   • Wyślij cały projekt Revit (zignoruj bieżące zaznaczenie) — w połączeniu uwzględniany jest cały model konstrukcji (jest to opcja domyślna; pozwala uniknąć eksportu przypadkowo wybranego elementu).
   • Wyślij tylko bieżące zaznaczenie — w połączeniu uwzględniane są jedynie wybrane elementy
   • Wykonaj korekcję modelu rysunkowego w programie Autodesk Concrete Building Structures — włączona opcja powoduje automatyczne uruchomienie korekcji modelu rysunkowego w programie Autodesk CBS (głównym celem jest generacja poprawnego modelu obliczeniowego); opcji należy używać uważnie w wypadku konstrukcji zawierających elementy łukowe, ponieważ automatyczna korekcja przeprowadzona dla całego modelu konstrukcji może nie prowadzić do zadowalającego efektu.
   • Materiały — pozwala na określenie sposobu wyboru materiałów
   • Użyj domyślnych materiałów programu Autodesk Concrete Building Structures — każdemu typowi materiału przypisanemu do elementu (stal, beton, drewno) nadawany jest materiał o domyślnych właściwościach z bazy materiałów programu Autodesk CBS.
   • Przenieś materiały z programu Revit — przyjmowane są materiały zdefiniowane w modelu programu Autodesk® Revit®.
   • Zwolnienia na końcach belek i słupów — pozwala na określenie sposobu wyboru parametrów końców prętów
   • Użyj ustawień programu Autodesk Concrete Building Structures — zwolnienia zdefiniowane w programie Autodesk® Revit® są pomijane. Do wszystkich prętów utworzonych w programie Autodesk CBS zostaje przypisany domyślny typ zwolnień.
   • Używaj ustawień programu Revit — zwolnienia zdefiniowane w programie Autodesk® Revit® są automatycznie rozpoznawane w programie Autodesk CBS i przypisywane do prętów konstrukcji. Do belek i słupów można przypisać wyłącznie zwolnienia My i Mz.
   • Zamień Przegub-Przegub na Utwierdzenie-Utwierdzenie — wszystkie zwolnienia typu Przegub-Przegub zdefiniowane w programie Autodesk® Revit® są zamieniane na domyślny typ zwolnienia.

     Kliknij przycisk OK.

4. W oknie dialogowym Wyślij model do programu Autodesk Concrete Building Structures prezentowane są informacje dotyczące postępu transferu (wczytywanie danych z programu Autodesk® Revit®, tworzenie modelu programu Autodesk CBS, eksport elementów i tworzenie odpowiadających im elementów w programie Autodesk CBS).

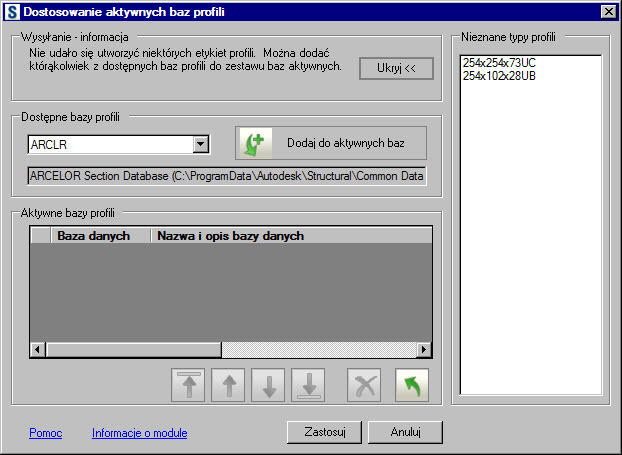

5. Okno dialogowe Dostosowanie aktywnych baz profili programu Autodesk Concrete Building Structures jest otwierane tylko wtedy, gdy w trakcie połączenia pomiędzy programami Autodesk® Revit® i Autodesk CBS nazwy profili (zdefiniowane w programie Autodesk® Revit®) nie zostaną rozpoznane w bazie aktywnych profili programu Autodesk CBS.

   • W sekcji Dostępne bazy profili wybierz bazę danych profili programu Autodesk CBS i kliknij opcję Dodaj do aktywnych baz. Po transferze wybrana baza danych jest wyświetlana na liście Aktywne bazy profili.
   • W sekcji Wysyłanie — informacja jest wyświetlany komunikat o statusie przesyłania pliku.
   • Ukryj/Pokaż — umożliwia ukrywanie/wyświetlanie panelu (po prawej stronie okna dialogowego) zawierającego nierozpoznane nazwy profili.
   • W sekcji Aktywne bazy profili można zmienić organizację listy aktywnych baz profili:
     • Zmienić kolejność baz.
     • Usunąć wybraną bazę profili.
     • Przywrócić aktywną bazę profili

     Użyj ikon do pracy z listą

     — przenieś wybraną bazę danych na początek listy.

     — przenieś wybraną bazę danych na liście o jedną pozycję w górę.

     — przenieś wybraną bazę danych na liście o jedną pozycję w dół.

     — przenieś wybraną bazę danych na koniec listy.

     — usuń wybraną bazę danych z listy.

     — cofnij: przywróć aktywną bazę danych.

6. Kliknięcie przycisku Zastosuj spowoduje przeszukanie aktywnych baz. Nierozpoznanym przekrojom zostaną nadane profile z bazy (przypisane zostaną im właściwości geometryczne).

Uwaga: W programie Autodesk® Revit®wszystkie ściany i płyty są definiowane za pomocą materiału warstwowego. Podczas wysyłania informacji o materiale płyty lub ściany do programu Autodesk CBS należy rozważyć poniższe przypadki:

• Jeśli materiał warstwowy składa się z więcej niż jednej warstwy nośnej, w programie Autodesk CBS należy wybrać jedną warstwę nośną.
• Jeśli włączono opcję Użyj domyślnych materiałów programu Autodesk Concrete Building Structures, elementom przypisywane są materiały domyślne programu Autodesk CBS dla odpowiedniego obiektu programu Autodesk CBS.
