Po wybraniu elementu konstrukcji żelbetowej w zakładce Analiza na wstążce uruchom moduł Wymiarowanie zbrojenia, wybierając panel Analiza i wymiarowanie > Projektowanie zbrojenia Zostanie wyświetlone okno Wymiarowanie zbrojenia.

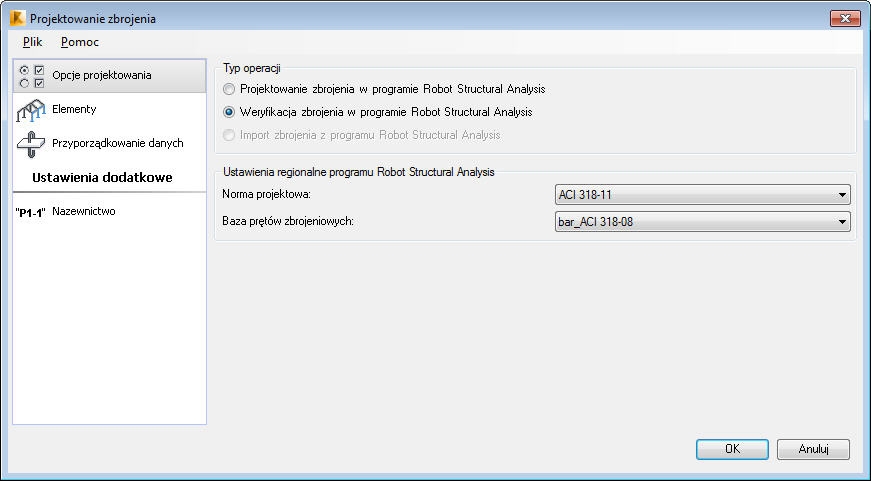

Zakładka Opcje wymiarowania
W module dostępne są następujące typy operacji:
- wymiarowanie zbrojenia w programie Robot dla elementu konstrukcji żelbetowej wybranego w programie Revit,
- weryfikacja zbrojenia zdefiniowanego w programie Revit dla elementu konstrukcji żelbetowej,
- import zbrojenia wygenerowanego w programie Robot do programu Revit.
Sekcja ustawień regionalnych w programie Robot Structural Analysis zawiera listę norm projektowych i bazy danych prętów zbrojeniowych.

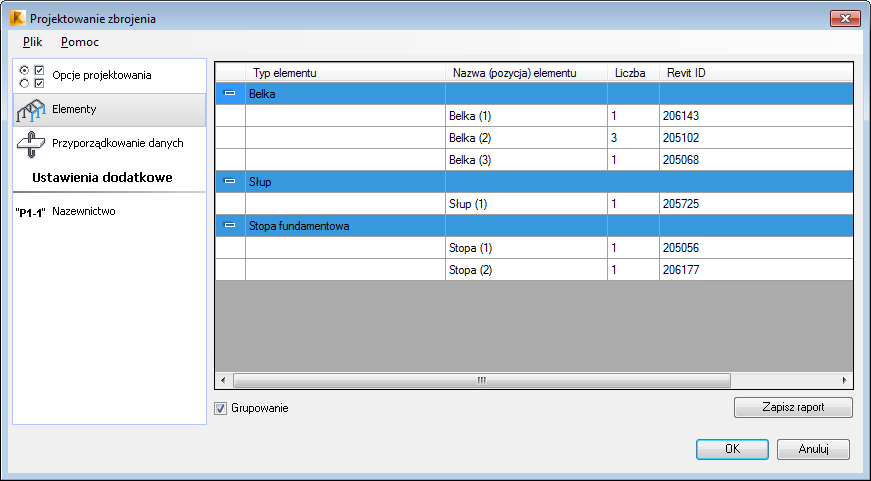

Zakładka Elementy
Zakładka Elementy zawiera listę wybranych elementów obsługiwanych przez moduł (betonowe belki, słupy i stopy fundamentowe). Elementy są pogrupowane według typu (trzy główne grupy: belki, słupy i stopy fundamentowe), parametru Znacznik wystąpienia rodzin programu Revit, geometrii elementów (długość, kształt i wymiary) i parametrów zbrojenia. Można także anulować zaznaczenie opcji Grupowanie. Wszystkie elementy traktowane są oddzielnie. Liczba projektów żelbetowych w programie Robot jest równa liczbie wybranych elementów w programie Revit.
Kliknij przycisk Zapisz raport, aby zapisać dane z zakładki Elementy.

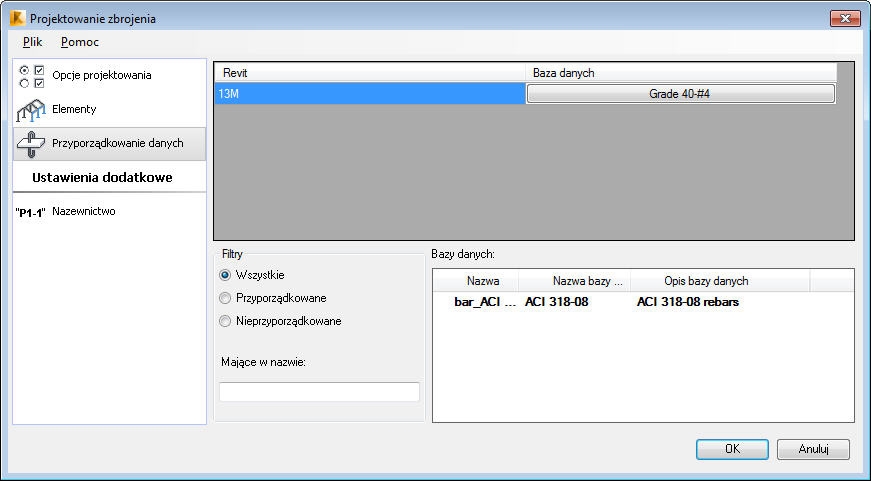

Zakładka Przyporządkowywanie danych
Zakładka ta jest wyświetlana tylko wtedy, gdy dla wybranych elementów zdefiniowano zbrojenie.
Tworzony jest jeden wiersz w tabeli dla każdego typu pręta zbrojeniowego w programie Revit.
W tej zakładce można przypisać klasę stali i średnice do prętów zbrojeniowych, które są eksportowane z programu Revit do programu Robot. Jest to istotne podczas korzystania z różnych list prętów zbrojeniowych w programach Revit i Robot.
Wyświetlone wartości dla programu Robot są zgodne z normą projektową znajdującą się w zakładce Opcje wymiarowania.
W celu zmiany przypisanego pręta należy kliknąć przycisk z prawej strony tabeli. Zostanie otwarte dodatkowe okno dialogowe Selekcja, w którym można wybrać pręt do przypisania z bazy danych.
Elementy mogą być filtrowane za pomocą trzech opcji:
- Wszystkie — widoczne są wszystkie elementy
- Przyporządkowane — tylko przyporządkowane elementy są widoczne
- Nieprzyporządkowane — tylko nieprzyporządkowane elementy są widoczne.

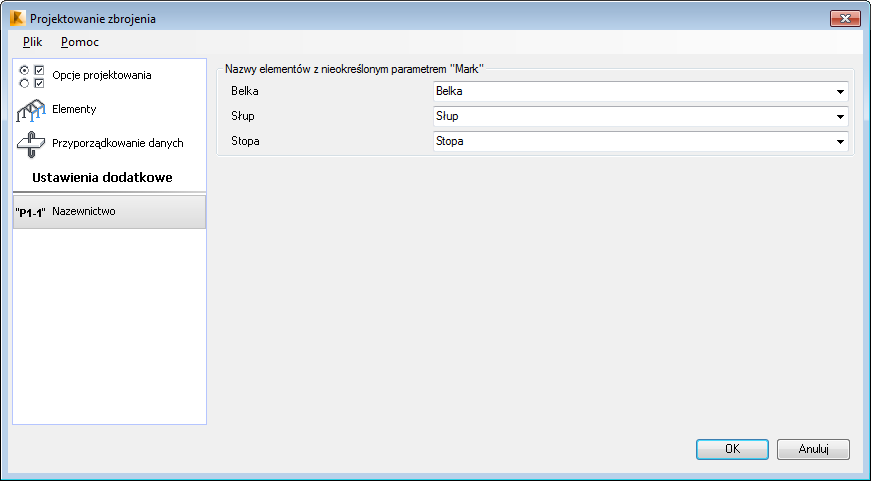

Zakładka Nazewnictwo
Zakładka Nazewnictwo jest dostępna dla trybów wymiarowania i weryfikacji. Ma ona zastosowanie jedynie do elementów, dla których parametr Znacznik nie jest zdefiniowany. Służy do definiowania przedrostka nazwy dla elementów żelbetowych programu Robot.
