Generowanie obciążeń klimatycznych można rozpocząć przez:
- Kliknięcie menu Obciążenia > Wiatr i śnieg > Wiatr i śnieg 2D/3D.
- Kliknięcie ikony

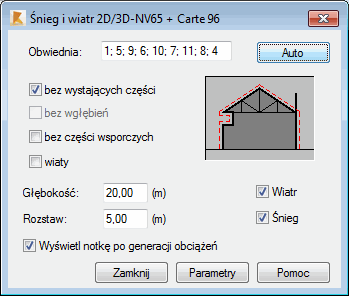

W oknie Obciążenia klimatyczne wyświetlane są warunki, dla których generowane będą obciążenia klimatyczne:
- Obwiednia — opcja, która umożliwia określenie tych elementów konstrukcji, na których generowane będą obciążenia od wiatru lub śniegu. Obwiednię stanowią numery węzłów wybranych prętów. Wymiar ten jest konieczny do określenia globalnych współczynników klimatycznych dla konstrukcji. Uwaga: Aby poprawnie wygenerować obciążenia klimatyczne, opcja ta musi zostać określona.
Wpisanie numerów kolejnych węzłów z klawiatury:
- Wprowadzić numery dla kolejnych węzłów.
- Zaznaczyć węzły w obszarze rysunku.
- Podczas ręcznego definiowania obwiedni tworzyć można obwiednię otwartą lub zamkniętą (w zależności od tego, czy powraca się do pierwszego węzła, czy też nie).
- Auto — rozpoczyna generację obwiedni automatycznej. Parametry generacji są przyjmowane zgodnie z wybranymi przez użytkownika opcjami automatycznego tworzenia (rozpoznawania) obwiedni.
- Bez wystających części — Jeżeli wybrana została ta opcja, obwiednia generowana jest automatycznie, bez uwzględniania wystających części.
- Bez wgłębień — Jeżeli wybrana została ta opcja, obwiednia generowana jest automatycznie, bez uwzględniania wgłębień. W miejscach wgłębień generowane są fikcyjne elementy obwiedni.
- Bez elementów wsporczych i wiaty — Jeżeli wybrana została ta opcja, obwiednia generowana jest automatycznie, bez uwzględniania elementów wsporczych konstrukcji. Istnieje zatem możliwość rozpoznania obwiedni dla konstrukcji izolowanej aerodynamicznie.
- Wiaty — Jeżeli wybrana została ta opcja, konstrukcja jest wiatą, a obciążenia generowane są jedynie dla wiaty.
Aby zdefiniować obciążenia klimatyczne, należy określić podstawowe parametry dla konstrukcji:
- Całkowita głębokość — określa głębokość (długość) budynku. Wymiar ten jest konieczny do określenia globalnych współczynników klimatycznych dla konstrukcji. Uwaga: Aby poprawnie wygenerować obciążenia klimatyczne, opcja ta musi zostać określona.
- Rozstaw — Definiuje rozstaw elementu nośnego na długości konstrukcji. Wymiar ten jest konieczny do zbierania obciążeń klimatycznych z odpowiednich powierzchni ścian bocznych. Uwaga: Aby poprawnie wygenerować obciążenia klimatyczne, opcja ta musi zostać określona.
W dolnej części okna dialogowego znajdują się dwie opcje:
- Wiatr — włączenie tej opcji powoduje, że podczas generacji obciążeń klimatycznych tworzone będą przypadki obciążenia konstrukcji wiatrem; w przypadku wyłączenia tej opcji program Robot nie będzie tworzyć przypadków obciążenia konstrukcji wiatrem.
- Śnieg — włączenie tej opcji powoduje, że podczas generacji obciążeń klimatycznych tworzone będą przypadki obciążenia konstrukcji śniegiem; w przypadku wyłączenia tej opcji program Robot nie będzie tworzyć przypadków obciążenia konstrukcji śniegiem.
Poniżej znajduje się opcja Wyświetl notkę po generacji obciążeń. Jeżeli ta opcja jest włączona, to po generacji przypadków obciążenia śniegiem/wiatrem, Robot uruchomi edytor tekstowy, w którym prezentowane będą wartości obciążeń obliczone dla poszczególnych przypadków obciążenia śniegiem/wiatrem. Jeżeli ta opcja jest wyłączona, program Robot zapisuje pliki zawierające notki obliczeniowe dla obciążenia śniegiem/wiatrem w lokalnym katalogu użytkownika \Użytkownicy\...\Dokumenty\Autodesk\Dane wyjściowe.
Naciśnięcie przycisku Parametry powoduje otwarcie okna dialogowego, w którym określone mogą zostać szczegółowe parametry obciążeń klimatycznych.
