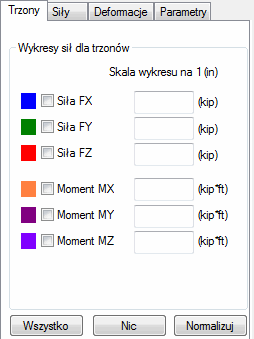

Po wybraniu karty Trzony w oknie dialogowym Wykresy dla budynków okno przyjmuje postać przedstawioną na poniższym rysunku.
Trzony w modelu budynku tworzą grupę ścian (panele). Aby zdefiniować trzony, użyj opcji Geometria > Dodatkowe atrybuty > Trzony.
Grupowanie ścian w trzonie nie ma wpływu na sztywność i wyniki dla budynku, podczas gdy obecność trzonu wpływa na obliczenia środka ścinania (sztywność) dla przekroju kondygnacji. Przekrój trzonu jest uwzględniany w całości. Składowa środku ścinania dla trzonu jest obliczana zgodnie z teorią prętów cienkościennych.
Dodatkowe wyniki dla trzonów można uzyskać w postaci zredukowanych sił i momentów występujących na długości osi pionowej środka ciężkości przekroju trzonu.
W tym okno dialogowym wyświetlane są wartości, dla których zostaną wyświetlone wykresy dla trzonów.
Dla każdej powyższej wartości mogą być wybrane odpowiedni kolor i skala.
Opisy kierunków (X, Y, Z) dla wykresów sił i momentów w globalnym układzie współrzędnych.
Wykresy są prezentowane wzdłuż osi pionowej, przecinając środki ciężkości przekroju trzonu na każdej kondygnacji. Dwa cięcia są wykonywane dla poszczególnych kondygnacji: powyżej dolnej krawędzi kondygnacji i poniżej górnej krawędzi kondygnacji (w odległości 10e^—5 * wysokości kondygnacji); jeśli kondygnacje nie są zdefiniowane, wysokość całej konstrukcji jest brana pod uwagę (np. dostępne są dwa cięcia w całej konstrukcji).
Określane są siły zredukowane dla każdego cięcia w środku ciężkości cięcia trzonu. Do określenia sił i momentów zredukowanych brane pod uwagę są tylko siły od paneli należące do danego trzonu. Jeśli konstrukcja zawiera więcej niż jeden trzon, to siły zredukowane są obliczane dla każdego trzonu osobno.
Wyniki sił zredukowanych dla trzonów są również dostępne w tabeli Wyniki / Trzony.
U dołu dostępne są następujące przyciski:
