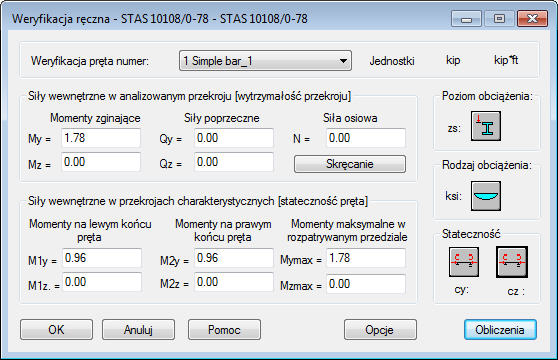

Opcje w oknie dialogowym Weryfikacja manualna umożliwiają ręczną weryfikację pręta stalowego dla wartości siły zdefiniowanej przez użytkownika, zgodnie z wymaganiami rumuńskiej normy stalowej STAS 10108/0—78. To okno dialogowe jest uruchamiane przez następujące polecenie: Analiza > Wymiarowanie konstrukcji pręta > Wymiarowanie prętów stalowych \ aluminiowych > Obliczenia ręczne. Następnie na ekranie pojawi się okno dialogowe pokazane poniżej.
Aby uruchomić weryfikację elementu konstrukcji poddanego działaniu sił wewnętrznych zdefiniowanych przez użytkownika, należy:
- w Weryfikacji prętu nr pole wybierz pręt, który ma być sprawdzony
- w polu Siły wewnętrzne w analizowanym przekroju wpisać wartości odpowiednich sił wewnętrznych (używane jednostki prezentowane są w prawym, górnym rogu okna dialogowego)
- po naciśnięciu przycisku Skręcanie, zdefiniuj siły wymiarujące, wynikające z analizy skręcania
- w polu Siły wewnętrzne w charakterystycznym przekroju poprzecznym wpisać wartości odpowiednich sił wewnętrznych na lewym i prawym końcu pręta i wzdłuż jego długości (używane jednostki prezentowane są w prawym, górnym rogu okna dialogowego)
- określ poziom obciążenia, typ obciążenia i wzory rozkładu momentów zginających (naciskając odpowiednie ikony, co powoduje otwarcie okna dialogowe)
- po naciśnięciu przycisku Opcje wybierz opcje obliczeń
- nacisnąć przycisk Obliczenia.
Po naciśnięciu przycisku Obliczenia program przeprowadzi weryfikację pręta, a następnie, a po jej zakończeniu na ekranie wyświetlone zostanie okno z wynikami obliczeń.
Uwaga: Podczas obliczeń w oknie Weryfikacja ręczna stężenia wewnętrzne zdefiniowane w oknie Definicja pręta nie są uwzględniane, dlatego pręt traktowany jest tak, jak gdyby wzdłuż jego długości nie występowały stężenia.
