Określanie początkowych i końcowych segmentów słupów i elementów ram

W oknie dialogowym Style obiektów można określić różne kolory, szerokości linii lub wzory dla początkowych i końcowych segmentów modelu analitycznego słupów, belek czy stężeń.

1. W Przeglądarce projektu otwórz rzut analityczny.
2. Kliknij kolejno kartę Zarządzajpanel Ustawienia (Style obiektu).
3. Kliknij kartę Obiekty modelu analitycznego w oknie dialogowym Style obiektów.
4. Rozwiń odpowiednią kategorię elementów analitycznych.
5. Określ kolor linii, szerokość linii i wzór linii dla początkowego i końcowego segmentu elementu analitycznego (kolumny analityczne będą pokazywać segment górny i segment podstawy).
6. Dwukrotnie kliknij przycisk OK, aby zaakceptować i zastosować specyfikacje kolorów.
7. Kliknij kolejno kartę Zarządzajpanel Ustawienia (Ustawienia konstrukcyjne).
8. Wybierz kartę Ustawienia modelu analitycznego.
9. W polu Widoczność modelu analitycznego wybierz opcję Odróżniaj końce liniowych elementów analitycznych.

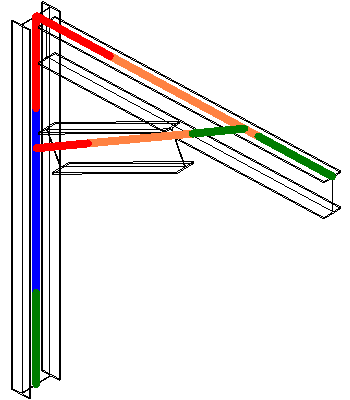

W poniższym przykładzie segmenty początkowe i górne zostały oznaczone kolorem czerwonym. Segmenty końcowe i podstawy zostały ustawione na kolor zielony.
