Dopasowanie automatyczne elementu konstrukcyjnego jest wykonywane w odniesieniu do sąsiedniego elementu konstrukcyjnego.
W programie Revit można automatycznie dostosowywać modele analityczne belek, stężeń, słupów konstrukcyjnych, ścian konstrukcyjnych i stropów oraz płyt fundamentowych, aby ich dopasowanie było dokładniejsze. To zachowanie opiera się na parametrach wystąpienia elementów i ustawieniach tolerancji.
W wypadku automatycznego wykrywania właściwości wystąpienia metod dopasowania analitycznego muszą być ustawione na automatyczne wykrywanie elementu i jego poszczególnych końców. Jest to domyślny sposób wyrównania dla wszystkich elementów konstrukcyjnych. modelu analitycznego. Następnie dopasowywanie jest przeprowadzane tak długo, aż model analityczny sąsiedniego elementu będzie znajdował się w zakresie tolerancji.
Tolerancje automatycznego wykrywania są określone na karcie Ustawienia modelu analitycznego w oknie dialogowym Ustawienia konstrukcyjne.
Funkcja automatycznego wykrywania umożliwia automatyczne dopasowanie modelu analitycznego podczas tworzenia w projekcie niżej wymienionych elementów konstrukcyjnych.
Belki

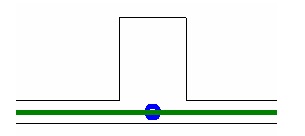

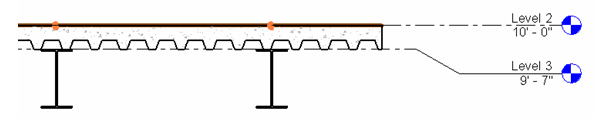

Podczas tworzenia odpowiednie płaszczyzny rzutowania belki na strop konstrukcyjny są dopasowywane do rzutowania pionowego belki (parametry Model analityczny) ustawionego na automatyczne wykrywanie, jak pokazano na rysunku:
Słupy
Podczas tworzenia funkcja automatycznego wykrywania umieszcza model analityczny słupów i ścian na tej samej płaszczyźnie.
Stropy konstrukcyjne i ściany

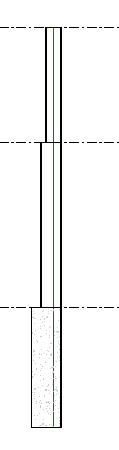

Podczas tworzenia funkcja automatycznego wykrywania wyrównuje pionową i poziomą płaszczyznę rzutowania analitycznego ścian bez względu na jakiekolwiek różnice grubości ścian lub położenia płaszczyzny rzutowania.

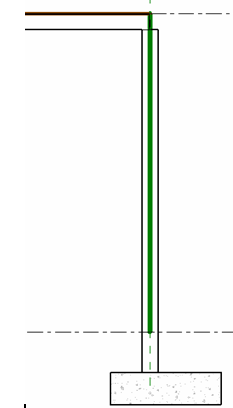

Jeśli ściana i strop są połączone, górna lub dolna płaszczyzna modelu analitycznego ściany będzie zbieżna z modelem analitycznym stropu.
Jeśli część ściany jest wydłużona poza dach (parapet), w modelu analitycznym ściany można określić, że obciążenia, które znajdują się ponad poziomem z elementami ramy, zostaną wykluczone.

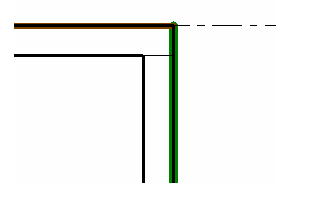

Jeśli krawędź analityczna stropu przecina się z modelem analitycznym belki lub ściany, zewnętrze ściany może zostać zdefiniowane jako płaszczyzna rzutowania analitycznego. Może również zostać przycięta do analitycznego/fizycznego modelu stropu, jak pokazano na następującym rysunku:
