SteeringWheels są to menu śledzenia (podążające za kursorem myszy), z poziomu których można uzyskać dostęp do różnych narzędzi nawigacyjnych 2D i 3D za pomocą jednego narzędzia.
Narzędzia SteeringWheel pozwalają zaoszczędzić czas, ponieważ udostępniają wiele często używanych narzędzi nawigacyjnych w jednym interfejsie. Narzędzia SteeringWheel są charakterystyczne dla danego zadania, co umożliwia nawigację oraz orientowanie modelu w różnych widokach.
Koła występują w dwóch rozmiarach: dużym i małym. Duże koło jest większe niż kursor, na każdym segmencie koła znajduje się etykieta . Małe koło jest w przybliżeniu tego samego rozmiaru co kursor, bez etykiet na ćwiartkach koła. Koło nawigacji 2D jest dostępne tylko w wersji dużej.
Każde koło jest podzielone na kilka segmentów. Każdy segment zawiera narzędzie nawigacyjne używane do zmiany orientacji bieżącego widoku modelu. Dostępność narzędzia nawigacyjnego zależy od koła, które jest aktywne.
| Koło sterujące 2D |
|---|
 |
| Koło Pełna nawigacja | Koło Wyświetl obiekt (koło podstawowe) | Koło Przegląd budynku (koło podstawowe) |
|---|---|---|
 |
 |
 |
| Małe koło Wyświetl obiekt | Małe koło Przegląd budynku | Małe koło Pełna nawigacja |
|---|---|---|
 |
 |
 |

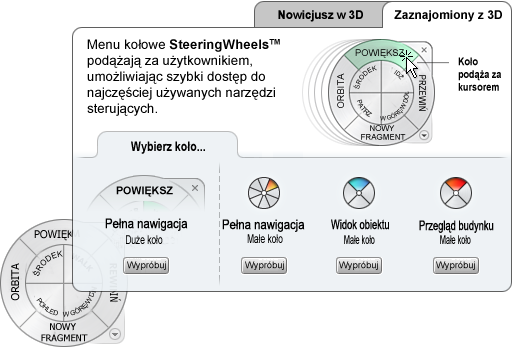

Objaśnienie Pierwszy kontakt
Gdy narzędzie SteeringWheels jest wyświetlane po raz pierwszy, a bieżącym widokiem jest widok 3D, jest wyświetlane objaśnienie Pierwszy kontakt. Objaśnienie Pierwszy kontakt stanowi wprowadzenie do przeznaczenia kół i sposobu korzystania z nich.
Wyświetlanie kół i korzystanie z nich
Naciśnięcie i przeciąganie segmentu jest podstawowym trybem interakcji. Po wyświetleniu koła kliknij jeden z segmentów i przytrzymaj wciśnięty przycisk urządzenia wskazującego, aby uaktywnić narzędzie nawigacji. Przeciągnij, aby zmienić orientację bieżącego widoku. Zwolnienie przycisku powoduje powrót do koła.
Wygląd kół
Wyglądem kół można sterować, przełączając między różnymi dostępnymi stylami kół lub dopasowując wielkość i przezroczystość. Koła (z wyjątkiem koła nawigacji 2D) mogą być wyświetlane w dwóch stylach: dużym i małym.
Rozmiar koła decyduje o tym, jak duże są segmenty i etykiety na kole; poziom przezroczystości decyduje o widoczności obiektów modelu za kołem.
Etykiety narzędzi koła, komunikaty narzędzi i tekst kursora narzędzia
Etykiety narzędzi są wyświetlane zawsze po ustawieniu kursora nad przyciskiem i segmentem koła. Etykiety narzędzi są wyświetlane poniżej koła i informują, jaka operacja zostanie wykonana w przypadku kliknięcia segmentu lub przycisku.
Podobnie jak etykiety narzędzi, w przypadku użycia jednego z narzędzi nawigacyjnych z koła są wyświetlane komunikaty narzędzi i tekst kursora. Komunikaty narzędzia są wyświetlane po uaktywnieniu narzędzia nawigacyjnego i dostarczają podstawowych instrukcji dotyczących sposobu jego użycia. Tekst kursora narzędzia wyświetla nazwę aktywnego narzędzia nawigacyjnego obok kursora. Wyłączenie komunikatów narzędzi i tekstu kursora ma wpływ tylko na komunikaty, które są wyświetlane podczas korzystania z małych kół lub dużego koła Pełna nawigacja.
