Informacje o zmianie orientacji bieżącego widoku

Narzędzie ViewCube służy do zmiany orientacji bieżącego widoku modelu. Za pomocą narzędzia ViewCube można zmienić orientację modelu, klikając uprzednio zdefiniowane obszary, aby ustawić wstępnie widok bieżący, kliknąć i przeciągnąć, aby dowolnie zmienić kąt widoku modelu oraz zdefiniować i przywrócić widok główny.

Narzędzie ViewCube zawiera 26 zdefiniowanych obszarów, które można kliknąć, aby zmienić bieżący widok modelu. 26 zdefiniowanych obszarów jest podzielonych na trzy grupy: narożnik, krawędź i powierzchnia. 6 z 26 zdefiniowanych obszarów reprezentuje standardowe widoki ortogonalne modelu: góra, dół, przód, tył, z lewej i z prawej. Widoki ortogonalne ustawia się, klikając jedną z powierzchni w narzędziu ViewCube.

Uwaga: Gdy wskaźnik myszy znajduje się nad jednym z obszarów narzędzia ViewCube, który można kliknąć, jest on wyświetlany w postaci strzałki z małym sześcianem, co wskazuje, że znajduje się on nad narzędziem ViewCube. Poza zmianą wyglądu wskaźnika wyświetlana jest także podpowiedź. W podpowiedzi opisane jest działanie, jakie należy wykonać w zależności od położenia kursora nad narzędziem ViewCube.

Pozostałe 20 zdefiniowanych obszarów umożliwia uzyskanie dostępu do widoku modelu pod kątem. Kliknięcie jednego z narożników w narzędziu ViewCube powoduje zmianę orientacji bieżącego widoku modelu na widok trzy czwarte w oparciu o punkt widoku zdefiniowany przez trzy strony modelu. Kliknięcie jednego z narożników powoduje zmianę orientacji widoku modelu na widok połówkowy na podstawie dwóch stron modelu.

Można także kliknąć i przeciągnąć narzędzie ViewCube, aby zmienić orientację widoku modelu na niestandardowy punkt widoku inny niż jeden z 26 dostępnych wstępnie zdefiniowanych punktów widoku. Podczas przeciągania wskaźnik myszy zmienia się i wskazuje, że zmieniana jest orientacja bieżącego widoku modelu. Jeśli narzędzie ViewCube jest przeciągane w pobliżu jednej z ustawionych wstępnie orientacji i jest ustawione przyciąganie do najbliższego widoku, narzędzie ViewCube jest obracane w kierunku najbliższej ustawionej wstępnie orientacji.

Obrys ViewCube pomaga zidentyfikować orientację widoku. Gdy widok jest zorientowany na jedną z 26 wstępnie zdefiniowanych orientacji ViewCube, narzędzie ViewCube jest obrysowane linią ciągłą. Gdy widok nie jest związany z jedną z 26 wstępnie zdefiniowanych orientacji jego obrys jest wyświetlany w formie linii kreskowej.

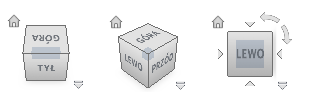

Wstępnie zdefiniowana orientacja po prawej, orientacja dowolna po lewej.

Obrót widoku powierzchni

Gdy model jest wyświetlany w jednym z widoków powierzchni, dwa przyciski strzałek obrotu są wyświetlane w pobliżu narzędzia ViewCube. Strzałki obrotu służą do obracania bieżącego widoku o 90 stopni w kierunku zgodnym z ruchem wskazówek zegara lub w kierunku przeciwnym wokół środka widoku.

Przełączanie do sąsiedniej powierzchni

Gdy narzędzie ViewCube jest aktywne podczas wyświetlania modelu w jednym z widoków powierzchni, w pobliżu narzędzia ViewCube wyświetlane są cztery trójkąty prostokątne. Trójkąty te służą do przełączania do widoków jednej z sąsiednich powierzchni.
