Tworzenie zestawienia mebli z obrazami

Przykład przedstawia, w jaki sposób uwzględniać obrazy w zestawieniu mebli. Tę samą procedurę można jednak zastosować, aby uwzględnić obrazy w innych typach zestawieniach.

Nagranie wideo: Tworzenie zestawienia mebli z obrazami

1. Do modelu dodaj elementy mebli, na przykład kilka typów krzeseł.
2. Zaznacz element mebli w modelu, a następnie kliknij kolejno kartę Zmień | Meblepanel Tryb (Edytuj rodzinę).
3. Otwórz okno dialogowe Typy rodzin, a następnie w części Dane identyfikacyjne, kliknij pole Obraz typu, a następnie kliknij przycisk Przeglądaj, aby otworzyć okno dialogowe Zarządzaj obrazami.
4. Kliknij przycisk Dodaj, a następnie przejdź do położenia obrazu, który ma być skojarzony z tą rodziną mebli.
5. Wybierz obraz i kliknij przycisk Otwórz.
6. Kliknij opcję (Wczytaj do projektu), aby wczytać rodzinę z powrotem do modelu i nadpisać istniejącą rodzinę oraz parametry.
7. Powtórz czynności opisane w punktach 2–6 w odniesieniu do każdej rodziny mebli umieszczonej w modelu.
8. Utwórz zestawienie mebli, uwzględniając rodzinę i typ oraz obraz typu.

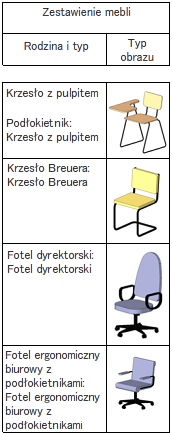

9. Utwórz widok arkusza i umieść zestawienie mebli na arkuszu. Obrazy mebli wyświetlane są w rzutni zestawienia umieszczonego na arkuszu.
