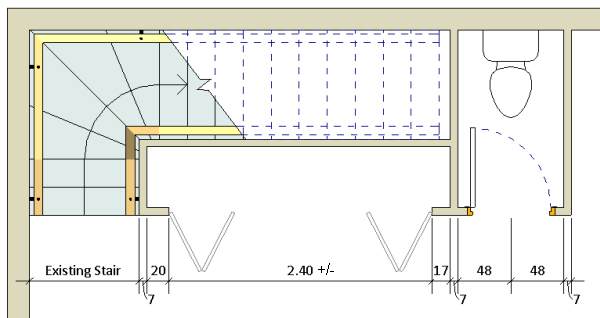

Można zastąpić wartość wymiaru stałego lub etykietę tekstową równania (EQ) niestandardowym tekstem, jak przedstawiono na ilustracji poniżej.

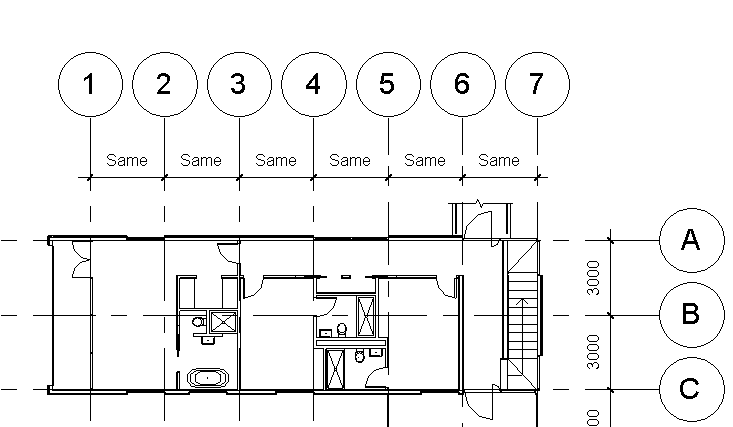

Wartość wymiaru można również zastąpić różnymi wartościami w ramach klasy elementu, tak jak pokazano poniżej.
Nie można zastąpić wartości wymiaru stałego lub etykiety tekstowej równania (EQ) wartością numeryczną.
Aby zastąpić wartość wymiaru lub etykietę zrównania tekstu
- W obszarze rysunku wybierz wymiar do edycji.
- Kliknij wartość wymiaru lub etykietę tekstu równości.
- W oknie dialogowym Tekst wymiaru w polu Wartość wymiaru zaznacz opcję Zastąp tekstem.
- W polu tekstowym wprowadź tekst, który ma zostać wyświetlony.
- Opcjonalnie wprowadź tekst w polach tekstowych Ponad i/lub Poniżej.
- Kliknij przycisk OK.
