Informacje o rzutach

W widoku 2D można wyświetlać rzuty podłogi, odwrócone rzuty sufitu oraz rzuty konstrukcyjne.

Rzuty kondygnacji

Rzut kondygnacji jest domyślnym widokiem nowego projektu architektonicznego. Większość projektów zawiera przynajmniej jeden rzut. Rzuty są tworzone automatycznie przy dodawaniu nowych poziomów do projektu.

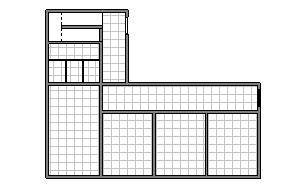

Odwrócone rzuty sufitu

Większość projektów zawiera co najmniej jeden odwrócony rzut stropu (RCP). Widoki rzutów odwróconych są tworzone automatycznie przy dodawaniu nowych poziomów do projektu.

Rzuty konstrukcyjne

Rzut konstrukcyjny jest domyślnym widokiem w momencie rozpoczynania nowego projektu przy użyciu szablonu konstrukcyjnego. Większość projektów zawiera przynajmniej jeden rzut konstrukcyjny. Nowe rzuty konstrukcyjne są tworzone automatycznie przy dodawaniu nowych poziomów do projektu.

W różnych krajach inżynierowie wyświetlają rzuty w różnych orientacjach. Parametr Typ kierunku widoku pozwala na dostosowanie kierunku rzutu w programie Revit.

Można utworzyć wiele typów rzutów konstrukcyjnych i zdefiniować parametr Kierunek widoku inaczej dla każdego z nich, zezwalając na wiele kierunków widoku w projekcie. Zazwyczaj widoki fundamentów są wyświetlane w kierunku w dół, aby pokazać na przykład stropy konstrukcyjne, ławy fundamentowe i stopy fundamentowe. Widok ramy może być wyświetlany w kierunku w górę w przypadku widoku elementów ram konstrukcyjnych niezakrytych przez stropy konstrukcyjne.

Perspektywa kierunku widoku
