panel i lista rozwijana Pomieszczenie i powierzchnia(Obliczenia kubatury i powierzchni) jest wybrana (ustawienie domyślne). Zobacz temat Informacje o obliczeniach kubatury. - Utwórz lub otwórz przekrój, który wyświetla obszar do modyfikacji.
Jeśli tworzysz przekrój, upewnij się, że linia przekroju przecina przestrzeń w rzucie kondygnacji, dzięki czemu można wyświetlić ją w widoku przekroju.
- Utwórz pomieszczenia widoczne w przekroju.
- Umieść kursor nad pomieszczeniem, a po podświetleniu, wybierz je.

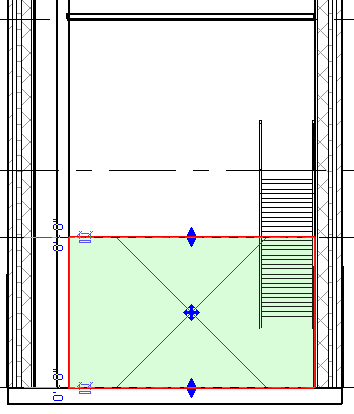

Cieniowany obszar reprezentujący kubaturę pomieszczenia jest podświetlony na czerwono.
Zwróć uwagę, że wyświetlają się 2 elementy sterujące przeciągania (górny i dolny) oraz odpowiednie wymiary nasłuchu. Elementy sterujące przeciągania i wymiary wskazują pionowy zakres wybranego pomieszczenia. Górny element sterujący przeciągania oraz wymiary określają odsunięcie ograniczenia. Dolny element sterujący przeciągania oraz wymiary określają odsunięcie podstawy.

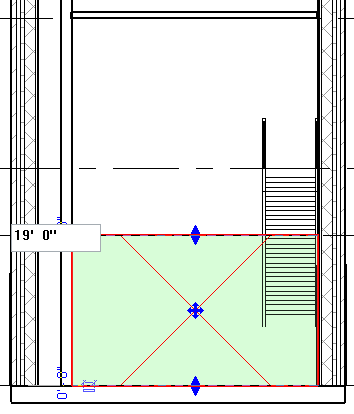

- Kliknij wymiar nasłuchu.
- W polu wartości wpisz nową wartość wymiaru i naciśnij klawisz Enter.

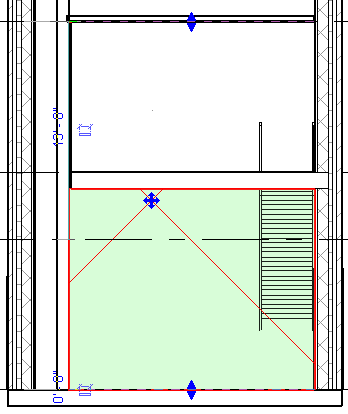

Pionowy zakres zmian pomieszczenia. Zwróć uwagę, że elementy sterujące przeciągania zostaną przesunięte, a cieniowanie zmieni się, aby wskazać nowy zakres pionowy.
Jeśli zakres pionowy jest poza elementem definiującym pomieszczenie, takim jak strop lub sufit, przestrzeń będzie przyciągana do elementu definiującego pomieszczenie. Jednak elementy sterujące przeciągania i wymiary nasłuchu wskazują określony zakres pionowy, tak jak pokazano poniżej.
- Zdefiniuj inny wymiar, jeśli to konieczne.
- Kliknij Zmień.
Zakres pionowy przestrzeni zostanie przedefiniowany i jej kubatura będzie zgodna ze specyfikacją.
