Można wyświetlać i modyfikować parametry określające właściwości wystąpienia zbrojenia powierzchniowego.
Aby zmienić właściwości wystąpienia, wybierz element i zmień jego właściwości na palecie Właściwości.
Właściwości zbrojenia powierzchniowego dla ścian konstrukcyjnych są identyfikowane jako zewnętrzne lub wewnętrzne w celu odzwierciedlenia pionowej orientacji zbrojenia. Właściwości stropów konstrukcyjnych są identyfikowane jako górne lub dolne w celu odzwierciedlenia orientacji poziomej.
| Nazwa | Opis |
|---|---|
| Budowa | |
| Metoda rozmieszczania | Określa typ układu zbrojenia. Wybierz opcję Maksymalny odstęp lub Stała liczba. Zobacz temat Umieszczanie rozkładu zbrojenia. |

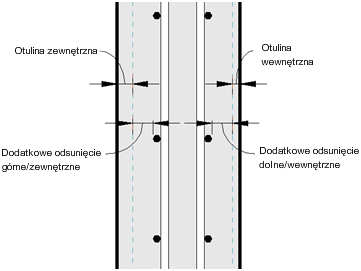

| Dodatkowe odsunięcie otuliny górne/zewnętrzne | Określa dodatkowe odsunięcie od górnej/zewnętrznej otuliny zbrojenia. Umożliwia to umieszczanie wielu elementów zbrojeniowych razem na różnych warstwach zbrojenia powierzchniowego. |
| Dodatkowe odsunięcie otuliny dolne/wewnętrzne | Określa dodatkowe odsunięcie od dolnej/wewnętrznej otuliny zbrojenia. Umożliwia to umieszczanie wielu elementów zbrojeniowych razem na różnych warstwach zbrojenia powierzchniowego. |
 |
|
| Grafika | |
| Statusy wyświetlania w widoku | Udostępnia stany widoczności zbrojenia w widoku. Aby wyświetlić status lub przeprowadzić jego edycję, należy kliknąć przycisk Edycja. Zobacz temat Dostosowanie widoczności zbrojenia w widoku. Uwaga: Ten parametr jest dostępny tylko wtedy, gdy obiekt nadrzędny zbrojenia jest zbrojeniem powierzchniowym. Zobacz temat Ogólne ustawienia zbrojenia.
|
| Konstrukcyjne | |
| Objętość zbrojenia | Oblicza i wyświetla objętość zbrojenia (tylko do odczytu). |
| Warstwy | |
| Kierunek główny dla górnej części | Tworzy zbrojenie w tej warstwie. Aby wyłączyć zbrojenie w tej warstwie, odznacz to pole. |
| Typ pręta głównego dla górnej części | Określa typ zbrojenia umieszczonego w kierunku głównym. |
| Typ zaczepu głównego dla górnej części | Określa typ zaczepu dla zbrojenia umieszczonego w kierunku głównym. |
| Orientacja zaczepu głównego dla górnej części | Określa orientację zaczepu dla zbrojenia umieszczonego w kierunku głównym. |
| Odstępy główne dla górnej części | Określa odstępy dla zbrojenia umieszczonego w kierunku głównym. Ten parametr jest dostępny wówczas, gdy wartością parametru Metoda rozmieszczania jest Maksymalny odstęp. |
| Główna liczba linii dla górnej części | Określa liczbę wystąpień zbrojenia w zbrojeniu. Ten parametr jest dostępny wówczas, gdy wartością parametru Metoda rozmieszczania jest Stała liczba. |
| Kierunek podrzędny dla górnej części | Tworzy zbrojenie w tej warstwie. Aby wyłączyć zbrojenie w tej warstwie, odznacz to pole. |
| Typ pręta podrzędnego dla górnej części | Określa typ zbrojenia umieszczonego w kierunku podrzędnym. |
| Typ zaczepu podrzędnego dla górnej części | Określa typ zaczepu dla zbrojenia umieszczonego w kierunku podrzędnym. |
| Orientacja zaczepu podrzędnego dla górnej części | Określa orientację zaczepu dla zbrojenia umieszczonego w kierunku podrzędnym. |
| Odstępy podrzędne dla górnej części | Określa odstępy dla zbrojenia umieszczonego w kierunku podrzędnym. |
| Podrzędna liczba linii dla górnej części | Określa liczbę wystąpień zbrojenia w zbrojeniu. Ten parametr jest dostępny wówczas, gdy wartością parametru Metoda rozmieszczania jest Stała liczba. |
| Kierunek główny dla dolnej części | Tworzy zbrojenie w tej warstwie. Aby wyłączyć zbrojenie w tej warstwie, odznacz to pole. |
| Typ pręta głównego dla dolnej części | Określa typ zbrojenia umieszczonego w kierunku głównym. |
| Typ zaczepu głównego dla dolnej części | Określa typ zaczepu dla zbrojenia umieszczonego w kierunku głównym. |
| Orientacja zaczepu głównego dla dolnej części | Określa orientację zaczepu dla zbrojenia umieszczonego w kierunku głównym. |
| Odstępy główne dla dolnej części | Określa odstępy dla zbrojenia umieszczonego w kierunku głównym. Ten parametr jest dostępny wówczas, gdy wartością parametru Metoda rozmieszczania jest Maksymalny odstęp. |
| Główna liczba linii dla dolnej części | Określa liczbę wystąpień zbrojenia w zbrojeniu. Ten parametr jest dostępny wówczas, gdy wartością parametru Metoda rozmieszczania jest Stała liczba. |
| Kierunek podrzędny dla dolnej części | Tworzy zbrojenie w tej warstwie. Aby wyłączyć zbrojenie w tej warstwie, odznacz to pole. |
| Typ pręta podrzędnego dla dolnej części | Określa typ zbrojenia umieszczonego w kierunku podrzędnym. |
| Typ zaczepu podrzędnego dla dolnej części | Określa typ zaczepu dla zbrojenia umieszczonego w kierunku podrzędnym. |
| Orientacja zaczepu podrzędnego dla dolnej części | Określa orientację zaczepu dla zbrojenia umieszczonego w kierunku podrzędnym. |
| Odstępy podrzędne dla dolnej części | Określa odstępy dla zbrojenia umieszczonego w kierunku podrzędnym. |
| Podrzędna liczba linii dla dolnej części | Określa liczbę wystąpień zbrojenia w zbrojeniu. Ten parametr jest dostępny wówczas, gdy wartością parametru Metoda rozmieszczania jest Stała liczba. |
| Dane identyfikacyjne | |
| Komentarze | Komentarze użytkownika |
| Znacznik | Używana etykieta, na przykład jako znak handlowy. Ta wartość nie może powtórzyć się w żadnym elemencie w projekcie. Jeśli wartość jest już używana w programie Revit, wyświetlone zostanie ostrzeżenie, ale jej wykorzystywanie będzie nadal możliwe. Można obejrzeć ostrzeżenie przy pomocy polecenia Przejrzyj ostrzeżenia. Zobacz temat Przeglądanie ostrzeżeń. |
| Kategoria obiektu nadrzędnego | Określa bieżący obiekt nadrzędny skojarzony z elementami zbrojenia: słup konstrukcyjny, ramę konstrukcyjną, fundament konstrukcyjny, ścianę, strop lub część. |
| Znacznik obiektu nadrzędnego | Określa parametr oznaczenia zbrojenia obiektu nadrzędnego. |
| Etapy | |
| Etap tworzenia | Wskazuje etap tworzenia elementu nadrzędnego. Zobacz temat Etapy projektu. |
| Etap wyburzania | Wskazuje etap wyburzania elementu nadrzędnego. Zobacz temat Etapy projektu. |
