Modyfikacja właściwości wystąpienia kratownicy umożliwia zmianę odsunięć poziomów, położenia pasa zbrojeniowego, oparcia i innych.
Aby zmienić właściwości wystąpienia, wybierz element i zmień jego właściwości na palecie Właściwości.

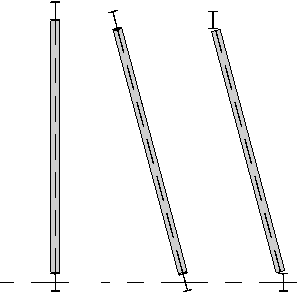

| Nazwa | Opis |
|---|---|
| Wiązania | |
| Poziom odniesienia | Poziom, od którego mierzone są wartości parametrów Odsunięcie poziomu początkowego i Odsunięcie poziomu końcowego. Wartość ta zależy od płaszczyzny roboczej kratownicy. Jeśli kratownica zostanie odłączona od płaszczyzny roboczej, można ustawić ten parametr. |
| Odsunięcie poziomu początkowego | Określa odsunięcie pionowe od Poziomu odniesienia dla punktu początkowego linii położenia. |
| Odsunięcie poziomu końcowego | Określa odsunięcie pionowe od Poziomu odniesienia dla punktu końcowego linii położenia. |
| Konstrukcyjne | |
| Tworzenie pasa górnego | Tworzy pas górny. Wyczyść pole wyboru, jeśli pas górny nie ma być tworzony. Takie ustawienie pozwala uniknąć nakładania się podczas tworzenia kratownic w przestrzeni grafiki 3D. |
| Tworzenie pasów dolnych | Tworzy pas dolny. Wyczyść pole wyboru, jeśli pas dolny nie ma być tworzony. Takie ustawienie pozwala uniknąć nakładania się podczas tworzenia kratownic w przestrzeni grafiki 3D. |
| Pas zbrojeniowy | Określa nośne pasa, ustalając położenie kratownicy względem linii położenia. |
| Kąt obrotu | Ustawia obrót osiowy kratownicy. |
| Obróć pasy z kratownicą | Wyrównuje pasy z płaszczyzną umieszczenia kratownicy podczas obrotu. Usuń zaznaczenie, aby wyrównać pasy z płaszczyzną umieszczenia kratownicy.  |
| Pionowe dopasowanie nośne | Ustawia parametr Wyrównanie pionowe dla elementów pasa zbrojeniowego. |
| Położenie symbolu pręta | Określa położenie reprezentacji kratownicy w widoku rzutu o niskim poziomie szczegółowości: Pas górny, Pas dolny lub Pas zbrojeniowy. |
| Wymiary | |
| Wysokość kratownicy | Określa odległość między górną a dolną płaszczyzną odniesienia w układzie rodziny kratownicy. |
| Odsunięcie nienośne | Określa odsunięcie poziome pasa nienośnego od linii położenia. |
| Oparcie | Określa maksymalne wydłużenie kratownicy wzdłuż linii położenia. W wielu przypadkach ten parametr nie odpowiada wartości parametru Długość w rodzinie kratownic. |
| Dane identyfikacyjne | |
| Typ inżynierski | Pole tekstowe, którego można używać do oznaczania kratownic. Jest to wartość nieunikatowa. |
| Komentarze | Pole umożliwiające wpisywanie ogólnych komentarzy dotyczących kratownicy. |
| Znacznik | Standardowy parametr Obiekt. Jest to wartość unikatowa dla danego wystąpienia elementu. |
| Oznaczanie nowych elementów w widoku | Określa widok, w którym mają być wyświetlone nowe belki dodane do kratownicy. |
| Etapy | |
| Etap tworzenia | Wskazuje, na jakim etapie tworzenia znajduje się komponent stężenia. Więcej informacji znajduje się w temacie Etapy projektu. |
| Etap wyburzania | Wskazuje, na jakim etapie rozbiórki znajduje się komponent stężenia. Zobacz Etapy projektu. |
| Inne | |
| Liczba paneli | Wyświetla liczbę paneli kratownic na podstawie wartości Rzeczywista szerokość panelu. Wartość ta jest wartością tylko do odczytu. |
| Maksymalna szerokość panelu | Określa szerokość pojedynczego panelu kratownicy. |
| Rzeczywista grubość panelu | Wyświetla szerokość każdego panelu kratownicy na podstawie całkowitej szerokości i liczby paneli w wybranej kratownicy. Wartość ta jest wartością tylko do odczytu. |
