Rysowanie linii separacji przestrzeni

Użyj linii separacji pomieszczeń, aby utworzyć wiele obszarów z większego obszaru. Przestrzeń można również podzielić za pomocą linii separacji pomieszczeń, jeśli dzielony obszar zawiera przestrzeń.

1. Otwórz widok rzutu.
2. Kliknij kolejno kartę Analizuj panel Przestrzenie i strefy Separator przestrzeni.
3. W obszarze rysunku narysuj linie separacji przestrzeni.

   Więcej informacji zawiera temat Linie modelu.

   Uwaga: Podczas rysowania linii separacji przestrzeni upewnij się, że obszar jest w pełni ograniczony przez linie (całkowicie oddzielony, brak otworów). Może to wystąpić podczas łączenia elementów ograniczających pomieszczenie i linii separacji przestrzeni lub tylko przez linie separacji przestrzeni.
   Ostrzeżenie: Jeśli rozdzielany obszar jest zdefiniowany przez ukośne powierzchnie, linie separacji przestrzeni powinny być zawsze rysowane w widoku rzutu, w którym obliczona wysokość i płaszczyzna cięcia są takie same lub kiedy wysokość jest obliczana automatycznie.
4. Kliknij Zmień.

   Po pełnym ograniczeniu nowego obszaru za pomocą linii separacji przestrzeni, zależnie od warunków wystąpi jedna z poniższych sytuacji:

   • Oryginalny obszar nie zawierał przestrzeni przed separacją: w oryginalnym obszarze są tworzone 2 różne obszary, bez przestrzeni. W obszarach tych należy umieścić przestrzenie.
   • Oryginalny obszar nie zawierał przestrzeń przed separacją: przestrzeń pozostaje w pierwotnym obszarze i obwiednie pomieszczeń są dopasowywane. Nowy obszar nie zawiera przestrzeni. Należy w nim umieścić przestrzeń.
5. W rozdzielonych obszarach umieść nową przestrzeń lub umieść przestrzeń nieumieszczoną.
6. Jeśli chcesz dodać przestrzenie do stref, wykonaj jedną z poniższych czynności:
   • Dodaj jedną lub więcej nowo umieszczonych przestrzeni do strefy, która została przypisana do oryginalnej przestrzeni. Zobacz temat Dodaj przestrzenie do istniejącej strefy
     Uwaga: Jeśli strefa została skojarzona z rozdzieloną przestrzenią, to skojarzenie zostaje zachowane.
   • Dodaj jedną lub więcej nowo umieszczonych przestrzeni do nowych stref. Zobacz temat Informacje o pracy z użyciem stref.

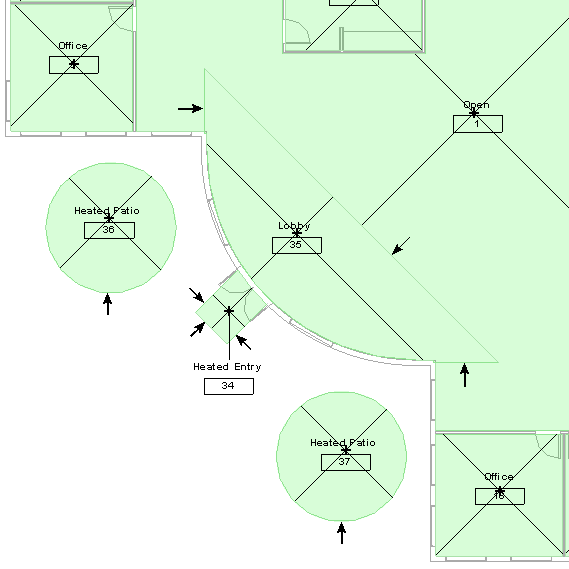

   Na ilustracji powyżej, otwórz obszar 1 zawierający przestrzeń. Ta przestrzeń została podzielona za pomocą linii separacji przestrzeni w celu utworzenia nowego obszaru. Przestrzeń została dodana do nowego obszaru i oznaczona jako hol. Ogrzewane patio są przykładami obszarów nieograniczonych utworzonych przez linie separacji przestrzeni. Ogrzewane wejście i hol są przykładami obszarów półograniczonych utworzonych przez linie separacji przestrzeni. Strzałki wskazują linie separacji przestrzeni. Linie odniesienia przestrzeni są widoczne, aby wskazać obwiednie przestrzeni. Strefy nie zostały użyte.
