Dodawanie okablowania do projektu jest opcjonalne. Można utworzyć obwody bez okablowania; program Revit zachowuje informacje skojarzone z takimi obwodami.
Trwałe okablowanie można utworzyć za pomocą jednej z dwóch metod:
- Po wybraniu obwodu w widoku można dodać stałe okablowanie do obwodu, klikając opcję umożliwiającą generowanie okablowania stałego w widoku lub za pomocą narzędzi dostępnych na karcie Zmień obwody elektryczne w panelu
Przekształć w przewód. Po utworzeniu stałego okablowania przewody pozostają widoczne w widoku, gdy obwód nie jest zaznaczony. - Stałe okablowanie można również utworzyć ręcznie za pomocą narzędzia Dodaj przewody, otwierając kartę Systemypanel Elektryczne.
Można użyć właściwości obwodu, aby określić typ przewodów zastosowanych w obwodzie. Zobacz Właściwości obwodu.
Przekształcanie obwodu tymczasowego na okablowanie stałe
- Zaznacz komponent w obwodzie, naciśnij klawisz TAB, aby wyróżnić, a następnie kliknij, aby wybrać obwód.
Wybierz typ okablowania dla obwodu
- Kliknij przycisk
lub
, aby utworzyć okablowanie łukowe. Okablowanie łukowe jest często używane do reprezentowania przewodów ukrytych w ścianach, sufitach lub stropach.
- Kliknij przycisk
lub
, aby utworzyć okablowanie fazowane. Okablowanie fazowane jest często używane do reprezentowania przewodów odsłoniętych.

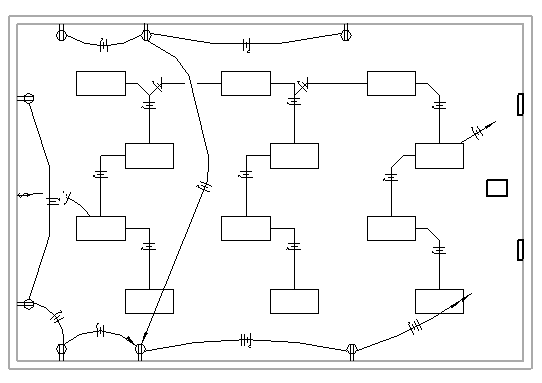

W poniższym przykładzie okablowanie łukowe łączy gniazda, natomiast okablowanie fazowane łączy oprawy oświetleniowe.
