Rysowanie kanału w widoku elewacji lub przekroju

W widokach elewacji i przekroju używane są takie same narzędzia i metody rysowania kanałów, jak w rzutach.

Ponieważ jednak układ jest wyświetlany z innej perspektywy, wyniki nie zawsze są zgodne z oczekiwaniami. W widoku elewacji/przekroju kanał jest rysowany względem płaszczyzny widoku rzędnej/przekroju. Podczas rysowania w widoku elewacji/przekroju należy zachować widoczny widok 3D lub widok rzutu, aby zobaczyć wyniki wykonanych działań. Niżej wymieniono zagadnienia, o których należy pamiętać:

• Program Revit zachowuje orientację prostokątnych kanałów względem widoku rzutu. W większości przypadków, jeśli na rysunku kanału w widoku elewacji/przekroju szerokość (W) jest mierzona od lewej do prawej strony, tak jest wyświetlana w widoku, natomiast wysokość (H) jest mierzona od góry do dołu. W przypadku narysowania kanału o wymiarach 8" W X 12" H w widoku elewacji/przekroju, w widoku rzutu kanał ten jest wyświetlany jako kanał o wymiarach 12" W X 8" H. Jest to spowodowane tym, że perspektywa w rzucie uwzględnia górną część kanału i w widoku elewacji/przekroju uwzględnione są strony kanału.
  Uwaga: Po naciśnięciu klawisza Spacja podczas dodawania kanału do istniejącego kanału, dla nowego kanału zostają przyjęte rozmiary istniejącego kanału. Na pasku opcji wyświetlane są szerokość i wysokość istniejącego kanału, natomiast kanał dodawany zostaje narysowany zgodnie z tymi wymiarami. Jednakże, w przypadku dodawania kanału poziomego do istniejącego kanału, który jest wyświetlany jako widok końcowy (prostopadły do płaszczyzny widoku), szerokość i wysokość są odwrócone. Oznacza to, że szerokość jest mierzona w widoku od góry do dołu, natomiast wysokość — od lewej do prawej.
  Wskazówka: Można również kliknąć kartę Zmień | Umieść kanałpanel Narzędzia umieszczania Dziedzicz rozmiar, aby przyjąć rozmiar istniejącego kanału.

  W poniższych przykładach przedstawiono orientację kanałów dodanych w widokach elewacji/przekroju. W przykładach, wszystkie istniejące segmenty mają wymiary 12" W X 8" H.

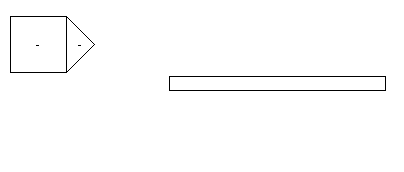

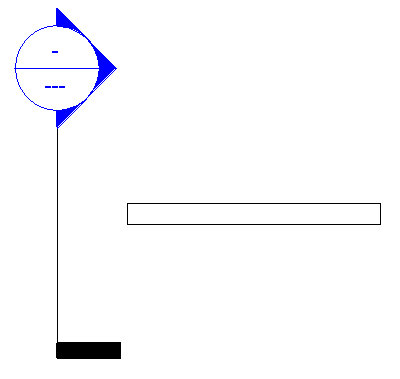

  W pierwszym przykładzie kanał poziomy o wymiarach 12" W X 8" H jest wyświetlona w widoku rzutu.

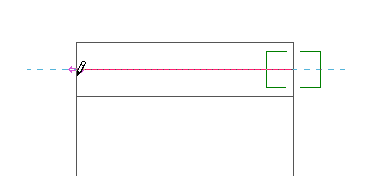

  W widoku elewacji kanał poziomy został dodany do kanału. Podgląd kanału wskazuje, że orientacja nowego kanału ma 12" powierzchnię (W) wyświetloną jako wymiar od góry do dołu.

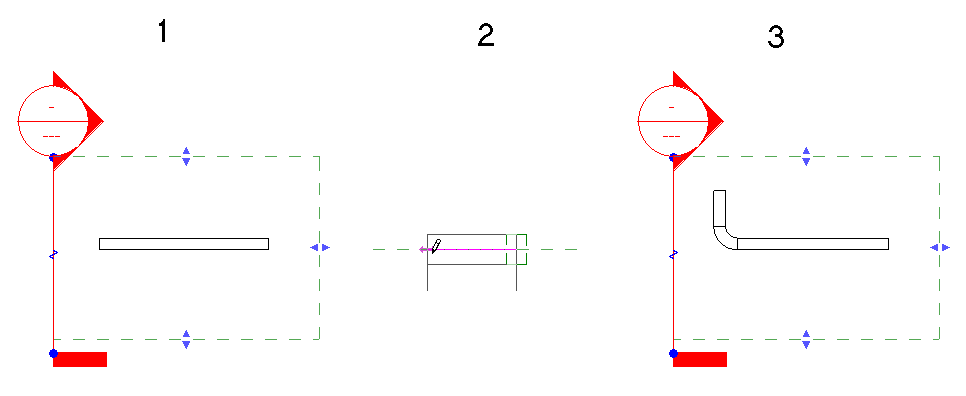

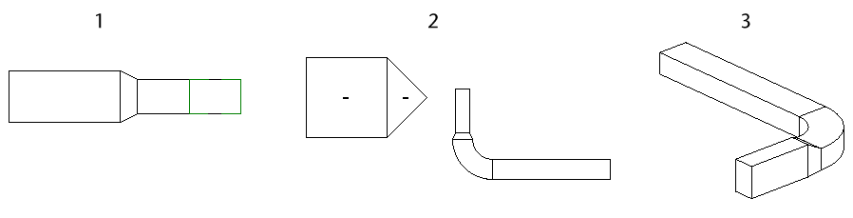

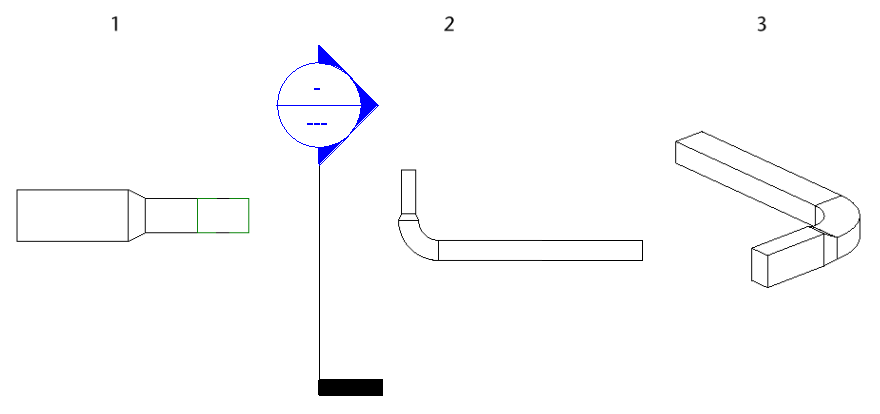

  Wynikowy kanał jest pokazany na poniższym rysunku w widoku elewacji (1), widoku rzutu (2), i widoku 3D (3). Kanał zawiera przejście między kolanem i nowym segmentem kanału.

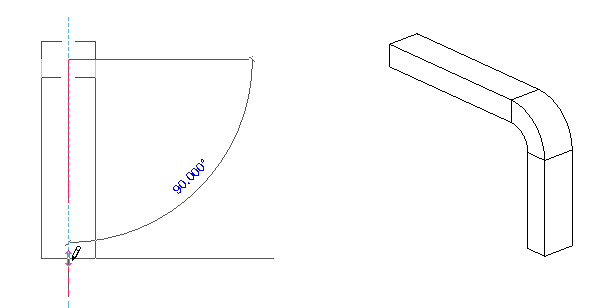

  Rysowanie nowego kanału (w górę lub w dół) od kanału z poprzedniego przykładu nie wymaga wyświetlenia. Szerokość i wysokość są wyświetlane względem widoku elewacji.



  Aby uzyskać żądany wynik może być konieczne określenie szerokości i wysokości na pasku opcji podczas łączenia z istniejącym kanałem w widoku elewacji.

• Aby określić punkt początkowy kanału narysowanego w widoku elewacji, wybierz istniejące złącze. Aby określić głębokość należy rozpocząć od złącza, ponieważ nie można określić głębokości dla punktu początkowego. Jeśli nie można ustalić połączenia z istniejącym kanałem, złączem lub osprzętem, należy założyć głębokość równą zero; następnie kanał należy umieścić w płaszczyźnie widoku i rysować względem widoku elewacji (wyśrodkowany względem oznaczenia widoku elewacji podczas wyświetlania w widoku rzutu). Po połączeniu kanału z widokiem końcowym istniejącego kanału (prostopadłym do płaszczyzny widoku elewacji), na przykład kanałem ułożonym w kierunku z północy na południe w widoku elewacji, nowy kanał zostaje umieszczony zgodnie z następującymi warunkami:

  Nowy kanał zostanie połączony z następnym dostępnym złączem najbliżej płaszczyzny widoku (na pierwszym planie) w widoku elewacji. Dostępne złącze nie jest jeszcze połączone z innym złączem i znajduje się w granicach widoku elewacji. (Tylko obwiednia widoku elewacji jest płaszczyzną widoku pierwszego planu).

  W poniższym przykładzie dostępne są oba złącza na istniejącym kanale (1). Segment poziomy dodany w widoku przekroju (2) jest połączony ze złączem najbliżej płaszczyzny widoku, jak pokazano w widoku rzutu (3).



  Dwa złącza w zakresie widoku



  Oba złącza w zakresie widoku

  Jeśli w zakresie widoku dostępne jest tylko jedno złącze, to zostanie użyte. W poniższym przykładzie złącze najbliżej płaszczyzny widoku jest już używane (1). Podczas dodawania nowego kanału w widoku elewacji (2), zostaje on dodany w odległym końcu istniejącego kanału (3), przy użyciu tylko dostępnego złącza.



  Tylko jedno złącze dostępne w zakresie widoku



  Tylko jedno złącze w zakresie widoku

  Jeśli w zakresie widoku nie ma żadnych dostępnych złączy, kanał zostaje połączony z trójnikiem na przecięciu płaszczyzny widoku i segmentu. Oś kanału jest umieszczona dokładnie nad płaszczyzną widoku.

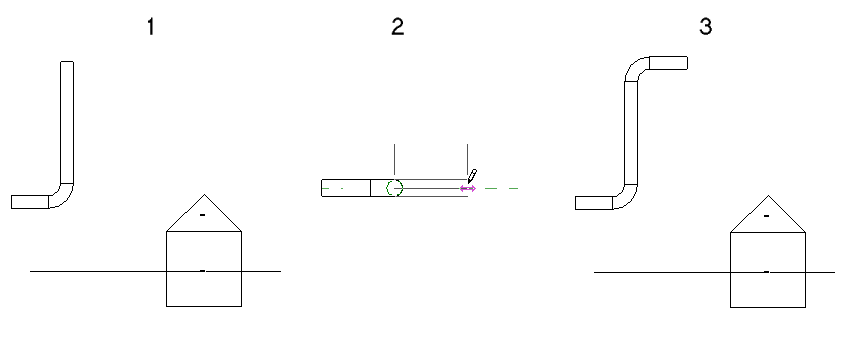

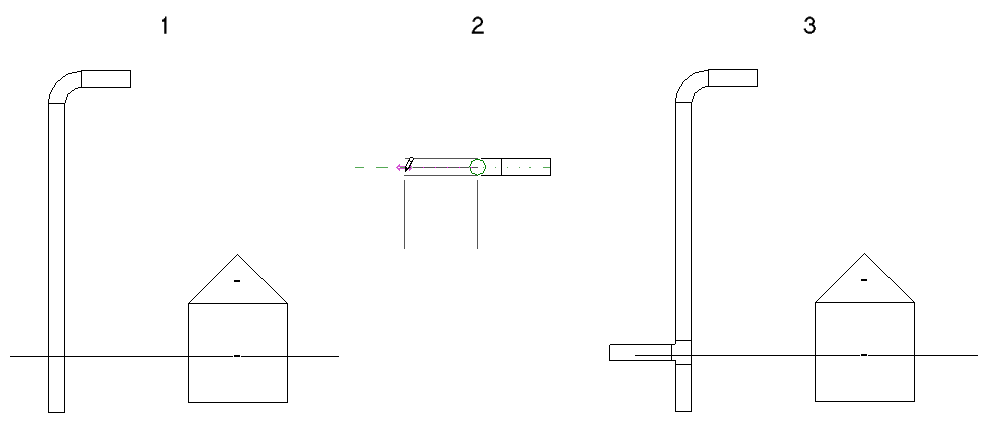

  Jeśli nie ma dostępnych złączy w zakresie widoku, jak w widoku rzutu (1), nowy kanał — dodany w widoku elewacji (2) jest połączony z trójnikiem na przecięciu płaszczyzny widoku elewacji i istniejącego kanału (3). Oś kanału jest umieszczona dokładnie nad płaszczyzną widoku.



  Jedyne złącze w zakresie widoku jest już w użyciu



  Dwa złącza w zakresie widoku, ale jedno złącze jest już w użyciu



  Wszystkie dostępne złącza poza zakresem widoku

• Po połączeniu kanału z istniejącym kanałem, prostopadłym do płaszczyzny przekroju (na przykład kanałem ułożonym w kierunku z północy na południe w widoku przekroju od północy), nowy kanał zostaje umieszczony zgodnie z poniższymi warunkami:

  Nowy kanał zostanie połączony z następnym dostępnym złączem najbliżej płaszczyzny widoku (na pierwszym planie) w widoku przekroju. Dostępne złącze nie jest jeszcze połączone z innym złączem i znajduje się w granicach widoku przekroju.

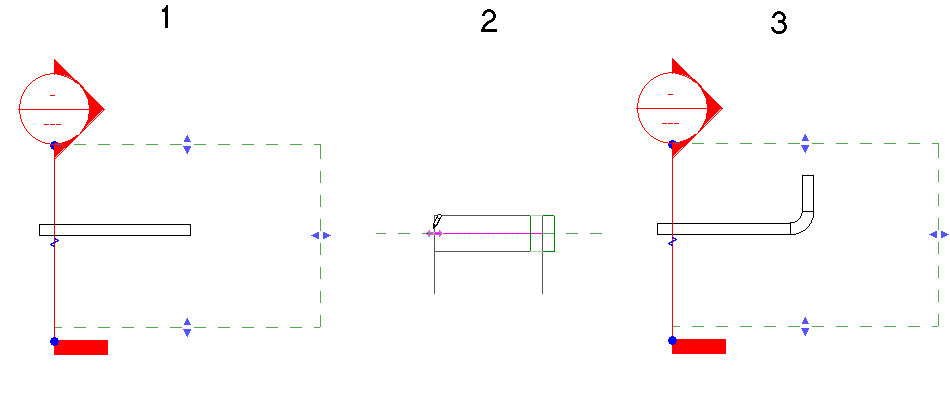

  W poniższym przykładzie dostępne są oba złącza na istniejącym kanale (1). Segment poziomy dodany w widoku przekroju (2) jest połączony ze złączem najbliżej płaszczyzny widoku, jak pokazano w widoku rzutu (3).

  Jeśli tylko jedno złącze jest dostępne w zakresie widoku, należy je użyć.

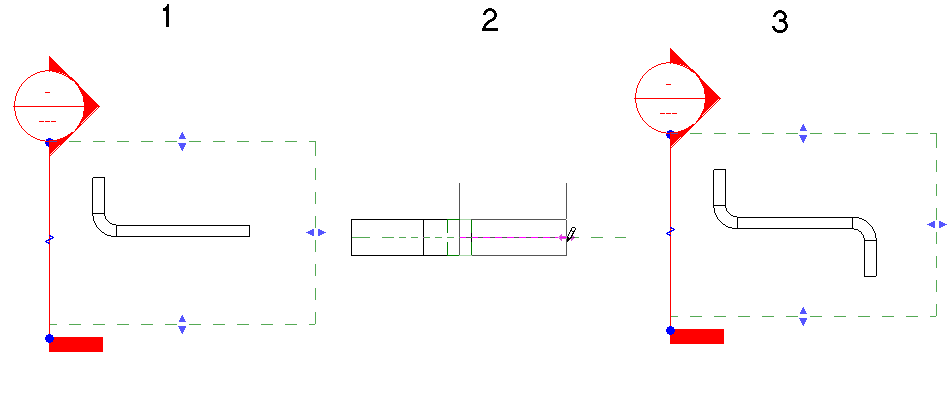

  W poniższym przykładzie dostępne jest tylko jedno złącze, mimo że oba końce istniejącego kanału znajdują się w zakresie widoku. Drugie złącze jest już w użyciu. Należy użyć dostępne złącze, nawet jeśli znajduje się ono najdalej od płaszczyzny widoku.

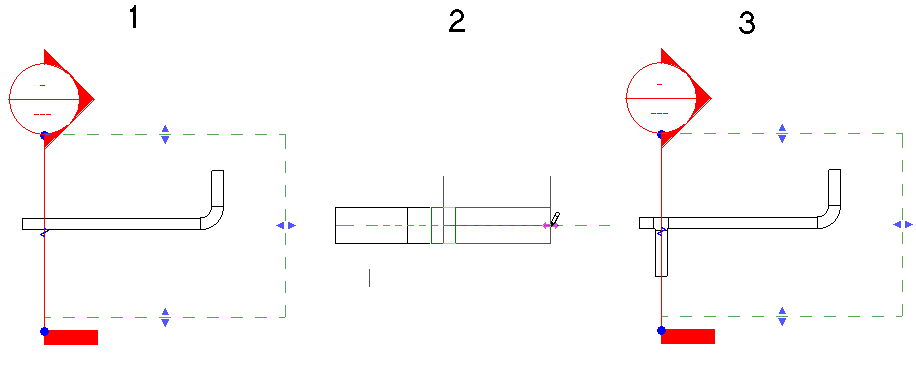

  Jeśli wszystkie dostępne złącza są poza zakresem widoku, kanał zostaje połączony z trójnikiem na przecięciu płaszczyzny widoku i istniejącego kanału. Oś kanału jest umieszczona dokładnie nad płaszczyzną widoku.



  Jedyne złącze w zakresie widoku jest już w użyciu

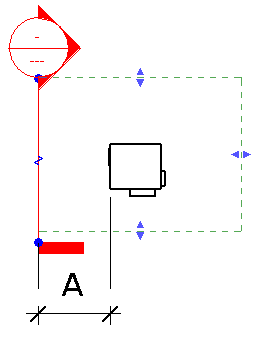

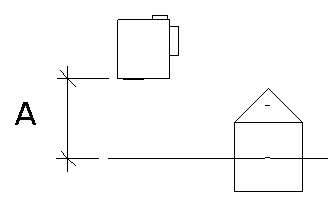

• Podczas rysowania kanału od złącza na niektórych komponentach rodziny (np. na jednostce VAV) w widoku przekroju należy zachować odpowiednią odległość (A) między płaszczyzną widoku i złączem na komponencie, aby umożliwić wstawienie wymaganego segmentu i kolanka. Jeśli jest zbyt mało miejsca, płaszczyzna widoku zostaje przesunięta, aby umożliwić połączenie.

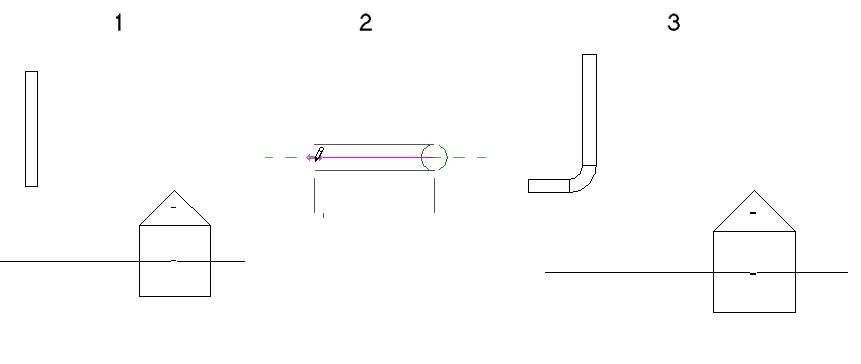

  W takim przypadku, jeśli kanał jest narysowany w widoku przekroju (1), program Revit dodaje krótki segment kanału między złączem VAV i kolankiem, jak pokazano w widoku rzutu (2) i widoku 3D (3).


• Podczas łączenia kanału pionowego z istniejącym złączem na kanale prostopadłym do płaszczyzny widoku elewacji, nowy kanał zostaje połączony z otwartym złączem najbliższej płaszczyzny widoku (na pierwszym planie). Jeśli nie ma otwartego złącza, nowy kanał zostaje połączony z trójnikiem na przecięciu płaszczyzny widoku i istniejącego kanału.

  W poniższym przykładzie 2 segmenty kanału pionowe są dodawane do kanału w widoku elewacji. Oryginalny kanał jest pokazany w widoku rzutu (1), w skojarzonym widoku 3D (2) i w widoku elewacji południowej (3).

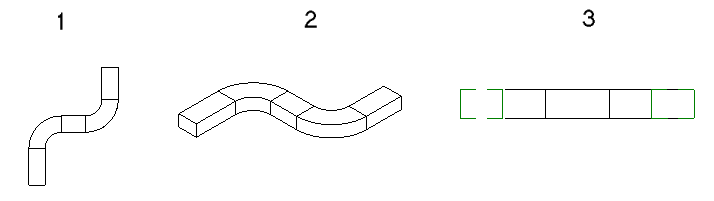

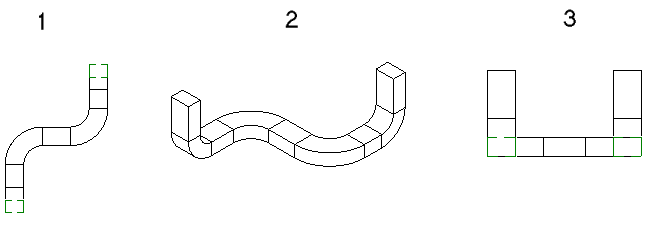

  Wynikowe segmenty pionowe są wyświetlane (od lewej do prawej) w widoku rzutu (1), w skojarzonym widoku 3D (2) i w widoku elewacji południowej (3).


• Podczas rysowania kanału od złącza na niektórych komponentach rodziny (np. na jednostce VAV) w widoku elewacji, należy zachować odpowiednią odległość (A) między płaszczyzną widoku i złączem na komponencie, aby umożliwić wstawienie wymaganego segmentu i kolanka. Jeśli jest zbyt mało miejsca, płaszczyzna widoku zostaje przesunięta, aby umożliwić połączenie.

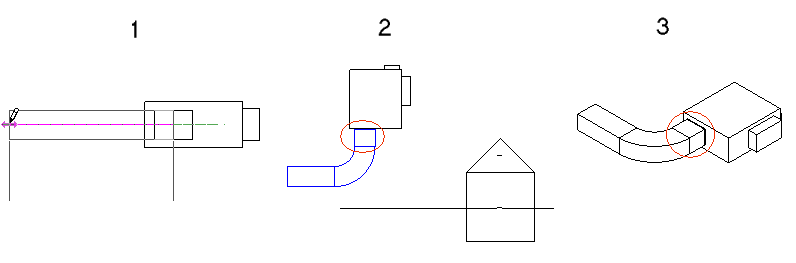

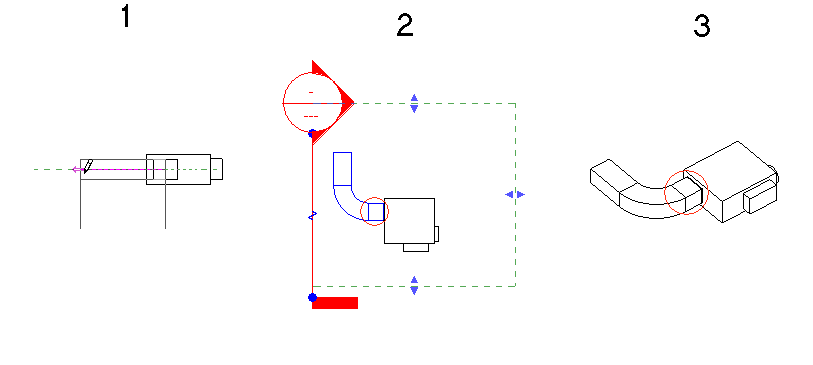

  W takim przypadku, jeśli kanał jest narysowany w widoku elewacji południowej (1), program Revit dodaje krótki segment kanału między złączem VAV i kolankiem, jak pokazano w widoku rzutu (2) i widoku 3D (3).


• Przewód w widoku przekroju jest narysowany względem płaszczyzny widoku. Oznacza to, że jeśli tworzony jest przekrój równoległy do osi X lub Y w rzucie kondygnacji, kanał narysowany w tym widoku przekroju zostanie umieszczony pod tym samym kątem, co przekrój.

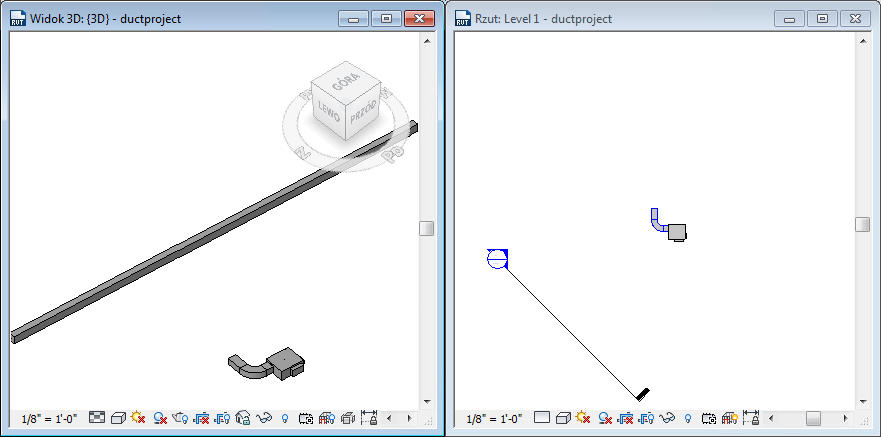

  W poniższym przykładowym projekcie należy dodać kanał, aby połączyć segmenty na poziomie 1 z kanałem na poziomie 2.

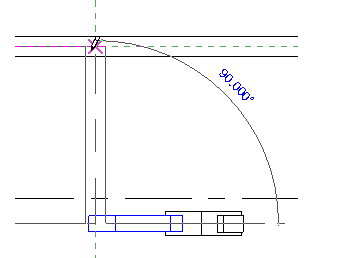

  W widoku przekroju kanał na poziomie 2 wydaje się być wyrównany z kanałem na poziomie 1. Za pomocą narzędzia kanału, można narysować podstopnicę pionową z kanału na jednostce VAV na poziomie 1 do istniejącego kanału na poziomie 2.

  Kanał zostanie dodany od złącza na kanale na poziomie 1 VAV do poziomego kanału na poziomie 2.

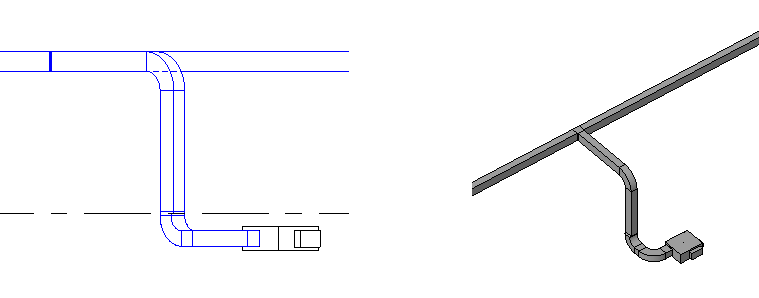

  Skojarzony widok 3D przedstawia, w jaki sposób kanał jest tworzony. Wynikowy kanał jest narysowany z segmentem pionowym i poziomym do połączenia z kanałem na poziomie 2. Segment poziomy zostanie dodany prostopadle do płaszczyzny przekroju.
