Ta metoda umożliwia umieszczenie przestrzeni tam, gdzie jej kubatura jest ograniczona poziomem przestrzeni nadsufitowej i następnym poziomem. Informacje znajdujące się w tym temacie mogą być użyteczne podczas umieszczania przestrzeni w przypadku przestrzeni nadsufitowych.
Otwórz rzut.
Do utworzenia przekroju można użyć tylko tego rzutu. Następnie należy utworzyć widok przekroju, aby utworzyć poziomy przestrzeni nadsufitowej i sprawdzić przestrzeń w pionie.
Utwórz poziomy przestrzeni nadsufitowej
- Jeśli projekt zawiera poziomy, które znajdują się na wysokości stropu, wybierz je i w opcji Wybór typu wybierz Poziom: Przestrzeń nadsufitowa.
Zmienia to standardowe poziomy na poziomy przestrzeni nadsufitowej.
Uwaga: Po zmianie typu poziomu należy utworzyć nowe widoki rzutów kondygnacji na podstawie poziomów przestrzeni nadsufitowej. Zobacz temat Tworzenie rzutów. Można usunąć stare widoki rzutów kondygnacji w przeglądarce projektu. - Jeśli projekt zawiera poziomy przestrzeni nadsufitowej, można pominąć tę sekcję.
Jednak należy sprawdzić w przeglądarce projektu, czy istnieją rzuty kondygnacji oparte na poziomach przestrzeni nadsufitowej. Zobacz uwagę powyżej, jeśli trzeba utworzyć rzuty na podstawie poziomów przestrzeni nadsufitowej.
- Jeśli projekt nie zawiera poziomów na wysokości sufitu, kliknij kartę Architektura
panel Odniesienia
(Poziom). - Z listy rozwijanej Wybór typu wybierz Poziom: Przestrzeń nadsufitowa.
- Na pasku opcji wykonaj następujące czynności:
- Sprawdź, czy została wybrana opcja Utwórz rzut.
- Kliknij Typy rzutów i w oknie dialogowym Typy rzutów wybierz tylko opcję Rzut podłogi, a następnie kliknij przycisk OK.
Spowoduje to utworzenie nowego rzutu kondygnacji na podstawie utworzonego poziomu przestrzeni nadsufitowej. Rzut kondygnacji jest potrzebny podczas umieszczania przestrzeni w obszarach przestrzeni nadsufitowej.
- W przypadku odsunięcia sprawdź, czy została podana wartość 0' 0" (0.00 mm).

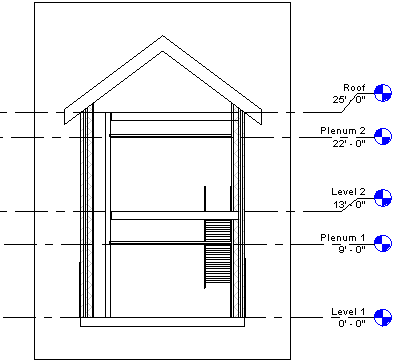

- Dodaj poziomy przestrzeni nadsufitowej na wysokości sufitu.
- Kliknij Zmień.
- W Przeglądarce projektu, w obszarze roboczym dziedziny, kliknij dwukrotnie Rzuty kondygnacji, kliknij prawym przyciskiem myszy nowy rzut kondygnacji przestrzeni nadsufitowej, a następnie kliknij opcję Właściwości.
- Na palecie Właściwości określ poddziedzinę dla widoku.
Ta lista zawiera nowe rzuty kondygnacji przestrzeni nadsufitowej w poddziedzinie w Przeglądarce projektu.
Poziomów przestrzeni nadsufitowej można użyć podczas umieszczania przestrzeni w obszarach, które zawierają sufity. Poziomy przestrzeni nadsufitowej to specjalne poziomy, które pozwalają umieszczać przestrzenie w przestrzeni nadsufitowej za pomocą rzutu na podstawie poziomu przestrzeni nadsufitowej. Aby można było wykonać dokładną analizę obciążeń ogrzewania i chłodzenia, należy umieścić przestrzenie we wszystkich obszarach w przestrzeni nadsufitowej.
Określ właściwości widoku i włącz widoczność przestrzeni
- W Przeglądarce projektu kliknij dwukrotnie rzut kondygnacji, który jest skojarzony z poziomem przestrzeni nadsufitowej.
Ten widok zawiera obszary przestrzeni nadsufitowej, w których należy umieścić przestrzenie.

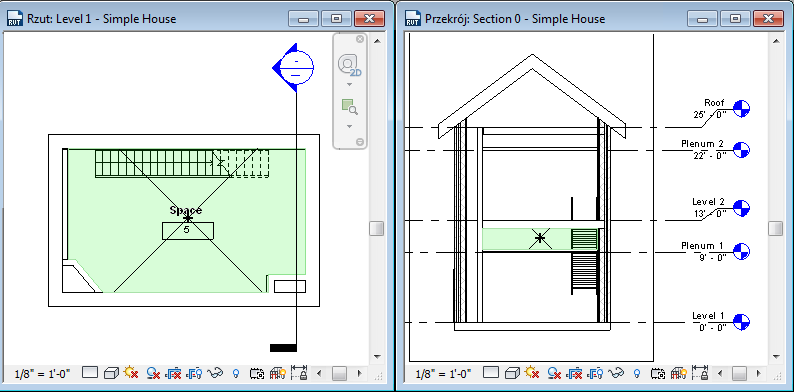

- Zamknij wszystkie widoki, z wyjątkiem widoku przekroju i rzutu kondygnacji poziomu przestrzeni nadsufitowej, i wpisz litery WT na klawiaturze, aby umieścić dwa widoki sąsiadująco.
Można również kliknąć kolejno kartę Widok
panel Okna
Sąsiadująco. - Kliknij prawym przyciskiem myszy w widoku rzutu kondygnacji, a następnie kliknij polecenie Właściwości.
- Na palecie Właściwości, w obszarze Zakres, kliknij opcję Edytuj dla zakresu widoku.
- W oknie dialogowym Zakres widoku wykonaj następujące czynności:
- Dla górnego zakresu wybierz opcję Poziom powyżej i wprowadź wartość 0' 0"(0.00 mm) dla odsunięcia.
- Dla płaszczyzny cięcia sprawdź, czy wybrano opcję Poziom związany, i wpisz wartość 0' 6"(150 mm) dla odsunięcia.
- Dla podstawy sprawdź, czy wybrano opcję Poziom związany, i wpisz wartość 0' 0"(0.00 mm) dla odsunięcia.
- Dla poziomu głębokości widoku sprawdź, czy wybrano opcję Poziom związany i wpisz wartość 0' 0"(0.00 mm) dla odsunięcia.
- Kliknij przycisk OK.
Definiuje to zakres widoku, tak aby przestrzenie nadsufitowe były wyświetlane w rzucie kondygnacji. Następnie należy określić widoczność dla widoku przekroju.
- Kliknij w widoku przekroju, aby go uaktywnić.
- Wpisz litery VG na klawiaturze.
- Na karcie Kategorie modelu w oknie dialogowym Widoczność/Grafika przewiń w dół do pozycji Przestrzenie i rozwiń ją.
- Rozwiń listę Przestrzenie, wybierz kolekcję Wewnętrzne i odniesienia (jeśli chcesz wyświetlić krzyżyki oznaczające odniesienia) i kliknij przycisk OK.
- Powtórz te czynności, aby przestrzenie były widoczne w widoku rzutu.
Umieść przestrzeń
- W aktywnym rzucie kondygnacji kliknij kartę Analizapanel Przestrzenie i strefy
Przestrzeń. Uwaga: Może być potrzebne wczytania oznaczeń przestrzeni do projektu, jeśli nie zostały jeszcze wczytane. - Na pasku opcji wykonaj następujące czynności:
- W polu Górne ograniczenie określ poziom powyżej poziomu przestrzeni.
- W polu Odsunięcie wprowadź wartość 0' 0"(0.00 mm).
Te dwie opcje służą do określania zakresu pionowego lub wysokości przestrzeni.
Uwaga: Jeśli górne ograniczenie i odsunięcie odnoszą się do wyższego poziomu, pionowa obwiednia przestrzeni będzie przyciągana do kondygnacji powyżej, nawet jeśli górna granica jest wyżej niż kondygnacja. Jest tak, ponieważ po wybraniu opcji Powierzchnie i kubatury (ustawienie domyślne) pionowa obwiednia przestrzeni będzie przyciągana do komponentów pomieszczenia, takich jak podłogi. Kubatura przestrzeni zostanie obliczona do górnej granicy komponentu ograniczającego pomieszczenie. Opcja Powierzchnie i kubatury znajduje się na karcie Architektpanel Pomieszczenie i powierzchnia lista rozwijana Obliczenia kubatury i powierzchni. - W panelu Przestrzeń sprawdź, czy pole Nowa jest zaznaczone, jeśli chcesz umieścić nową przestrzeń, lub wybierz nieumieszczoną przestrzeń z listy.
- Oznaczenie w miejscu umieszczenia: umieszcza oznaczenie przestrzeni podczas jej umieszczania.
Oznaczenie w miejscu umieszczenia jest wybrane domyślnie. Jeśli zostanie wybrana opcja Oznaczenie w miejscu umieszczenia, z listy rozwijanej Wybór typu można wybrać typ oznaczenia.
- Panel Położenie oznaczenia: określa położenie oznaczenia: Poziomo, Pionowo lub Model.
Dostępne wyłącznie po wybraniu opcji Oznaczenie w miejscu umieszczenia.
- Linia odniesienia: tworzy linię odniesienia do oznaczenia przestrzeni.
Dostępne wyłącznie po wybraniu opcji Oznaczenie w miejscu umieszczenia.
- Pokaż elementy ograniczające: wyróżnia elementy ograniczające pomieszczenia w modelu budynku i zapewnia ich natychmiastowe rozpoznanie.
W razie potrzeby można wybrać następujące opcje:
- W widoku rzutu kondygnacji przesuń kursor nad obszar przestrzeni nadsufitowej i kliknij, aby umieścić przestrzeń. Uwaga: Przestrzenie mogą być umieszczane tylko w rzutach.
- Kliknij Zmień.
- Wybierz przestrzeń.
- Na palecie Właściwości, w sekcji Analiza energetyczna, usuń zaznaczenie pola Użytkowana.
Zdefiniuje to przestrzeń jako nieużytkowaną.
Uwaga: Jeśli przestrzeń zostanie umieszczona w obszarze, który zawiera pomieszczenia, parametr Użytkowana jest wybierany automatycznie. W ten sposób definiowana jest przestrzeń jako używana. Jeśli obszar nie zawiera pomieszczenia, parametr Użytkowana jest automatycznie usuwany. Zdefiniuje to przestrzeń jako nieużytkowaną. Zawsze można ponownie zdefiniować przestrzeń, zaznaczając ten parametr lub usuwając jego zaznaczenie. Parametr Użytkowana wpływa na analizy obciążeń ogrzewania i chłodzenia. - W widoku przekroju upewnij się, że nie istnieje cieniowany obszar reprezentujący kubaturę przestrzeni i ograniczony przez poziom przestrzeni nadsufitowej na wyższej kondygnacji i obszary bez cieniowania (przyczyną jego powstania mogą być takie elementy, jak wgłębienia i szyby). Umożliwi to dokładniejsze obliczanie kubatury.
- Jeśli przestrzeń nie jest ograniczona w powyższy sposób, w widoku przekroju upewnij się, że górna granica przestrzeni jest określona jako poziom powyżej i zdefiniuj ponownie przestrzeń w pionie, jeśli to konieczne.
Należy również rozwiązać wszystkie obszary bez cieniowania.
