Tworzenie obrotu

Umożliwia utworzenie kształtu 3D poprzez wyciągnięcie po ścieżce profilu 2D wokół osi.

Aby uzyskać informacje dotyczące zastosowania obrotów w rodzinach, zobacz temat Tworzenie geometrii rodziny.

Uwaga: W wypadku tworzenia rodziny brył lub komponentów za pomocą szablonu komponentu adaptacyjnego, takiego jak Generic Model Adaptive.rft, warto zapoznać się z tematem Obroty w środowisku projektowania koncepcyjnego.

Informacje na temat obrotów

Obrót profilu jest reprezentacją utworzoną przez obrót kształtu wokół osi. Kształt można obrócić wokół okręgu lub jego części. Jeśli oś styka się z kształtem do obrócenia, rezultatem jest bryła.

Nagranie wideo: Tworzenie obrotu

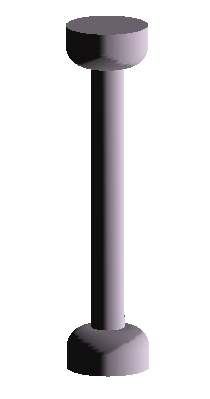

Obrócona geometria bryły utworzona blisko osi

Jeśli rysuje się daleko od osi, geometria powstała w rezultacie obrotu ma w sobie otwór.

Obrócona geometria tworzona z dala od osi

Obroty profilów brył można używać do tworzenia geometrii rodziny, takiej jak uchwyty do drzwi i uchwyty meblowe, kolumny i kopuły zadaszenia.

Poniższa procedura jest ogólną metodą tworzenia bryły obrotowej. Poszczególne czynności mogą się różnić w zależności od założeń projektowych.

Aby utworzyć obrót profilu bryły lub wycięcia

1. W Edytorze rodzin na karcie Utwórzw panelu Formy wykonaj jedną z poniższych czynności:
   • Kliknij opcję (Obrót).
   • Kliknij kolejno listę rozwijaną Wycięcia(Obrót wycięcia).
   Uwaga: W razie potrzeby ustal płaszczyznę roboczą przed szkicowaniem obrotu profilu. Kliknij kartę Utwórzpanel Płaszczyzna robocza (Ustaw).
2. Umieść oś obrotu:
   • Na karcie Zmień | Utwórz obrót profilu w panelu Rysuj kliknij opcję (Linia osi).
   • Określ punkty początkowy i końcowy osi w żądanej orientacji.
3. Użyj narzędzi rysowania do naszkicowania kształtu obracanego wokół osi:
   • Kliknij kolejno kartę Zmień | Utwórz obrót profilupanel Rysuj(Linia obwiedni).
   • Aby utworzyć jeden obrót profilu, naszkicuj zamkniętą pętlę.
   • Aby utworzyć kilka obrotów profilów, naszkicuj wiele nieprzecinających się zamkniętych pętli.
   Ostrzeżenie: Jeśli oś styka się z kształtem do obrócenia, rezultatem jest bryła. Jeżeli oś nie styka się z kształtu obrotu profilu, uzyskana figura będzie miała otwór.
4. Na palecie Właściwości zmień właściwości obrotu:
   • Aby zmienić punkty początkowy i końcowy obracanej geometrii, wpisz nowe wartości kątów początkowego i końcowego.
   • Aby ustalić widoczność obrotu bryły, w obszarze Grafika kliknij polecenie Edycja w opcji Nadpisania widoczności/grafiki.
   • Aby zastosować materiał do obrotu profilu bryły według kategorii, w obszarze Materiały i wykończenia kliknij pole Materiał, a następnie kliknij przycisk , aby określić materiał.
   • Aby przypisać obrót profilu bryły do podkategorii, w obszarze Dane identyfikacyjne wybierz podkategorię w opcji Podkategoria.
   • Kliknij przycisk Zastosuj.
5. W panelu Tryb kliknij element (Zakończ tryb edycji).
6. Aby wyświetlić obrót profilu, otwórz widok 3D.
7. Aby zmienić rozmiar obrotu profilu w widoku 3D, zaznacz go i użyj uchwytów do edycji.
   Uwaga: Nie można przeciągać powierzchni początkowych i końcowych o 360 stopni.
