Rozwiązywanie problemów dotyczących kubatury wgłębień, szybów i ścian szkieletowych

Wewnętrzne i zewnętrzne elementy ograniczające pomieszczenie muszą być identyfikowane poprawnie, aby można było utworzyć dokładne analizy obciążeń ogrzewania i chłodzenia. Jeśli to możliwe, należy umieścić komponent przestrzeni we wgłębieniach, szybach i ścianach szkieletowych. Jednak niektóre powierzchnie są zbyt małe, aby umożliwić wstawienie przestrzeni.

Gdy to nastąpi, można obliczyć kubaturę tych małych przestrzeni za pomocą jednej z dwóch metod:

• Usuń zaznaczenie parametru Definiuje pomieszczenie dla ściany, która jest styczna do innej przestrzeni. Wówczas kubatura mniejszej powierzchni zostanie dołączona do kubatury większej sąsiedniej powierzchni.
• Zmień parametr Tolerancja przestrzeni rozszczepionych, tak aby powierzchnia była traktowana jako przestrzeń rozszczepiona. Spowoduje to automatyczne włączenie kubatury dla wszystkich powierzchni w modelu, które znajdują się w zakresie tolerancji rozszczepienia, do kubatury przyległego obszaru.

Wielkość i kształt tych obszarów określają, w jaki sposób będzie obliczana kubatura.

Usuń zaznaczenie parametrów definiujących pomieszczenie

1. Kliknij prawym przyciskiem myszy ścianę między przestrzenią i małym obszarem, a następnie wybierz z menu kontekstowego opcję Właściwości.
2. Na palecie Właściwości, w obszarze Wiązania usuń zaznaczenie pola wyboru Definiuje pomieszczenie.
3. Kliknij przycisk OK.

   Cieniowanie dla obszaru stycznej wypełnia obie powierzchnie i kubatury wgłębienia, szybu lub ściany szkieletowej zostaną automatycznie uwzględnione w stycznej przestrzeni.

4. Powtórz te czynności, aby usunąć zaznaczenie parametru Definiuje pomieszczenie z podobnych powierzchni w modelu.
   Uwaga: Podczas pracy z podłączonym modelem należy usunąć zaznaczenie parametru definiującego pomieszczenie w modelu podłączonym.

Potraktuj obszar jako przestrzeń rozszczepioną

1. Przed dopasowaniem parametru Tolerancja przestrzeni rozszczepionych przejrzyj opis przestrzeni rozszczepionych.

   Często bezpieczniej jest usunąć zaznaczenie pola wyboru Definiuje pomieszczenie dla określonej przestrzeni, niż zastosować w modelu parametr Tolerancja przestrzeni rozszczepionych.

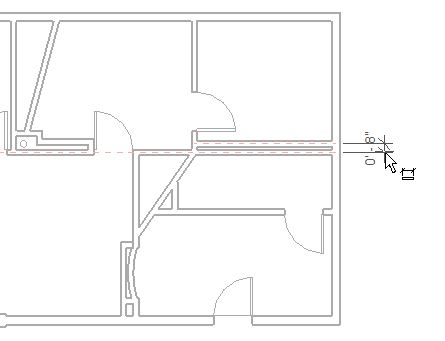

2. Kliknij kolejno kartę Opispanel Wymiar Liniowy oraz określ odległość pomiędzy osiami ścian ograniczających pomieszczenie obejmujące przestrzeń rozszczepioną.

3. Kliknij kolejno kartę Zarządzajpanel Ustawienia.
4. Na palecie Właściwości, w sekcji Analiza energetyczna, kliknij przycisk Edytuj.
5. W oknie dialogowym Ustawienia energii określ parametr Tolerancja przestrzeni rozszczepionych, tak aby był równy lub większy od odległości między osiami ścian.

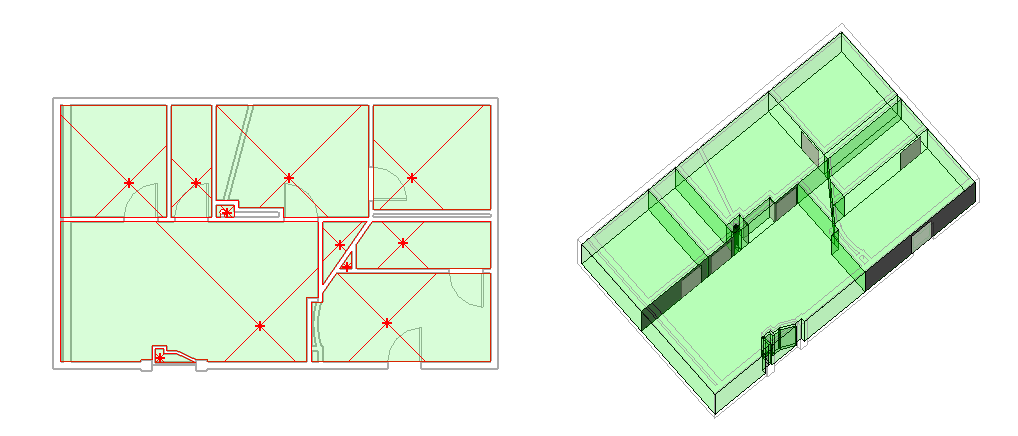

Na ilustracji powyżej widać, że model jest gotowy do analizy obciążeń. Po lewej stronie znajduje się rzut i model analityczny utworzone w oknie dialogowym Obciążenia ogrzewania i chłodzenia po prawej stronie. Przestrzenie zostały rozmieszczone dla wszystkich symetrycznych i asymetrycznych obszarów, w tym dla komponentu lokalnego umieszczonego w otworze w dolnej części modelu. Przestrzeń (z lewej strony) nie jest przestrzenią rozszczepioną, ponieważ nie istnieje na lewo od zewnętrznej ściany. Usunięto zaznaczenie parametru definiującego pomieszczenie dla ściany oddzielającej tę powierzchnię od sąsiednich przestrzeni. Usunięto zaznaczenie parametru definiującego pomieszczenie również dla ścian oddzielających zakrzywioną powierzchnię i mały prostokąt w dolnej środkowej części projektu. Po usunięciu zaznaczenia parametru definiującego pomieszczenie cieniowanie jest wyświetlane dla tych obszarów jako część stycznych przestrzeni. Rozszczepione przestrzenie są wyświetlane w rzucie bez cieniowania. Jednak rozszczepione przestrzenie są wyświetlane w modelu analitycznym (w oknie dialogowym Obciążenia ogrzewania i chłodzenia) i są obliczane podczas analizy obciążeń ogrzewania i chłodzenia.
