Tworzenie zakresów kondygnacji

Po utworzeniu bryły projektu koncepcyjnego utwórz zakres kondygnacji na każdym poziomie zdefiniowanym w projekcie.

1. Jeśli jeszcze nie wykonano tego, należy do projektu dodać poziomy.

   Zakresy kondygnacji są oparte na poziomach zdefiniowanych w projekcie.

2. Wybierz bryłę.

   Bryłę można wybrać w dowolnym typie widoku projektu, włącznie z rzutem, rzutem odwróconym, rzędną, przekrojem i widokami 3D.

3. Kliknij kolejno kartę Zmień | Bryłapanel ModelZakresy kondygnacji.
4. W oknie dialogowym Zakresy kondygnacji wybierz każdy poziom, który wymaga bryły zakresu kondygnacji, a następnie kliknij przycisk OK.

   Jeśli wybrany zostaje poziom, którego nie przecina bryła, początkowo w programie nie są tworzone zakresy kondygnacji dla tego poziomu. Jednak jeśli później jest zmieniana wielkość bryły tak, aby przecinała określony poziom, zakres kondygnacji zostaje utworzony na tym poziomie.

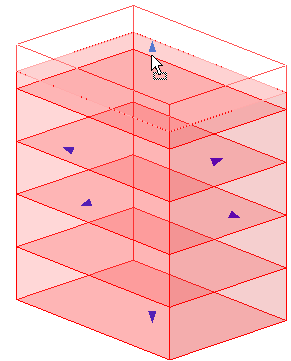

   Zakresy kondygnacji

Po utworzeniu zakresów kondygnacji można wykonać jedną z następujących operacji:

• Wybierz zakres kondygnacji, którego właściwości mają zostać wyświetlone (włącznie z powierzchnią, obwodem, powierzchnią zewnętrzną i objętością) i przypisz jego typ użytkowy.
• Oznacz zakres kondygnacji.
• Utwórz stropy budynku z zakresu kondygnacji.
