W panelu Ukryta linia w oknie dialogowym Ustawienia mechaniczne można określić sposób prezentowania w modelu rur, które krzyżują się ze sobą (w oddzielnych płaszczyznach).

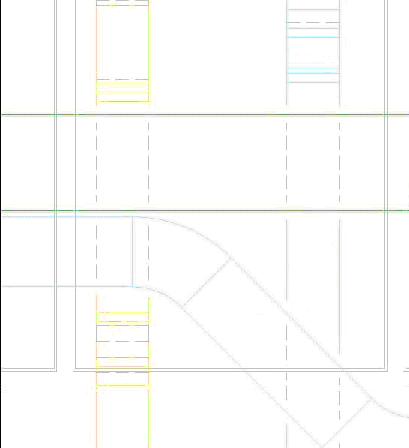

W rysunkach dwuliniowych przecięcie segmentów kanałów oraz rury są wyświetlane w taki sposób, że linie reprezentujące segment na najdalszej płaszczyźnie są wyświetlane w innym stylu, aby zaznaczyć, że są one ukryte, a nie połączone z segmentem na pierwszym planie (jak pokazano na rysunku). Parametry linii ukrytych są stosowane, tylko jeśli linia ukryta jest wybrana jako styl wizualny.
- Kliknij kartę Systemy
panel Mechaniczne
Ustawienia mechaniczne. - W lewym panelu okna dialogowego Ustawienia mechaniczne kliknij polecenie Linia ukryta.
- W prawym panelu należy określić następujące parametry stylu linii i szerokości odstępu:
- Rysuj ukryte linie MEP: jeśli ta opcja jest wybrana, rura jest rysowana z użyciem stylu linii i odstępami określonymi dla linii ukrytych.
- Styl linii: kliknij kolumnę Wartość, a następnie z listy rozwijanej wybierz styl określający sposób wyświetlania linii ukrytego segmentu w punkcie, w którym segmenty się przecinają.
- Odstęp wewnętrzny: określa odstęp linii, które są wyświetlane w przecinających się segmentach. Jeśli wybrano opcję Linie cienkie, odstęp nie jest wyświetlany.
- Odstęp zewnętrzny: określa odstęp linii, które są wyświetlane poza przecinającymi się segmentami. Jeśli wybrano opcję Linie cienkie, odstęp nie jest wyświetlany.
- Pojedyncza linia: określa odstęp dla pojedynczych linii ukrytych, gdy segmenty przecinają się.
