Izolowanie rury

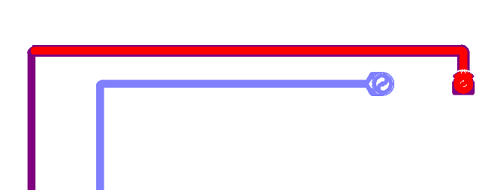

Do rurociągu można dodać izolację.

Aby dodać izolację do rury

1. W obszarze rysunku wybierz rurę i odfiltruj elementy, które nie są segmentami rury lub złączkami.
   Wskazówka: Aby dodać izolację do wszystkich rur w systemie, wyróżnij komponent w systemie, naciśnij klawisz TAB, aż wszystkie komponenty systemu zostaną wyróżnione, następnie kliknij, aby wybrać wszystkie elementy systemu. Następnie można użyć narzędzia Filtr, aby wybrać tylko segmenty rur i złączki przed dodaniem izolacji.
2. Kliknij kolejno kartę Zmień | Rurypanel Izolacja rury Dodaj izolację.
3. W oknie dialogowym Dodaj izolację rury wybierz żądany typ izolacji i wprowadź wymaganą grubość.
   Wskazówka: Aby zmienić właściwości typu izolacji, kliknij opcję Edytuj typ.
4. Kliknij przycisk OK.



   Uwaga: Opcja Sprawdzanie kolizji umożliwia wykrycie kolizji spowodowanych dodaniem izolacji rur.

Aby edytować izolację rury

1. W obszarze rysunku wybierz rurę, dla której mają być wprowadzone zmiany.
2. Kliknij kolejno kartę Zmień | Rurypanel Izolacja rury Edytuj izolację.
3. Na palecie Właściwości określ grubość izolacji i kliknij przycisk Zastosuj.
   Wskazówka: Aby zmienić właściwości typu izolacji, kliknij opcję Edytuj typ.

Aby usunąć izolację z rury

1. W obszarze rysunku wybierz rurę, dla której mają być wprowadzone zmiany.
2. Kliknij kolejno kartę Zmień | Rurypanel Izolacja rury Usuń izolację, a w oknie dialogowym potwierdzenia kliknij Tak.
