Po utworzeniu systemu ścian osłonowych bez automatycznego tworzenia podziału można dodać podziały później. Podziały ścian osłonowych ułatwiają umieszczanie szprosów.
- Kliknij kolejno kartę Architektura
panel Zbuduj
(Podział ściany osłonowej). - Otwórz widok 3D.

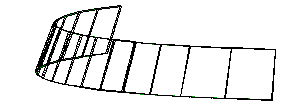

- Po umieszczeniu wskaźnika wzdłuż krawędzi układu zostanie wyświetlona tymczasowa linia siatki. Kliknij, aby umieścić linie siatki.
Wskazówka: Podczas umieszczania linii podziału ściany osłonowej w systemie elementów ścian osłonowych wskaźnik jest przyciągany do punktu przecięcia linii obwiedni oraz innych linii lub płaszczyzn odniesienia.Program Revit automatycznie wypełnia każdy z działów osi (jednostka projektowa) z osobnym panelem ściany osłonowej.
