Pokazywanie wiązań

Można krótko wyświetlić wymiary i wiązania linii trasowania w widoku, chcąc rozwiązać istniejące problemy lub zmodyfikować elementy w modelu.

Nagranie wideo: Pokazywanie wiązań

1. Na pasku sterowania widokiem kliknij opcję (Pokaż wiązania). Obszar rysunku opcji Pokaż wiązania zawiera kolorową ramkę, która wskazuje, że aktywny jest tryb Pokaż wiązania. Wszystkie wiązania są wyświetlane na kolorowo, a wszystkie elementy modelu w półcieniach (w kolorze szarym).
   Uwaga: Aby łatwiej zobaczyć wiązania w tym trybie, upewnij się, że nie wybrano opcji wyświetlania Cienkie linie (karta Widokpanel Grafika Cienkie linie).

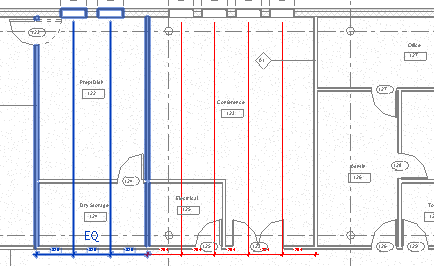

2. Wybierz wiązanie, aby podświetlić elementy, które są związane. W poniższym przykładzie wybrano wiązanie po lewej stronie. Podświetlone są także dwie ściany i dwa okna, które zostały związane.

3. Ewentualnie usuń wiązanie poprzez usunięcie go lub odblokowanie.
   Uwaga: Wiązania, które zostały dodane w trybie szkicowania do elementu, są wyświetlane w półcieniach. Kliknij dwukrotnie element, aby wprowadzić tryb szkicowania w celu zmodyfikowania lub usunięcia wiązania.
4. Na pasku sterowania widokiem kliknij przycisk , aby opuścić tryb Pokaż wiązania.
