panel i lista rozwijana Pomieszczenie i powierzchnia(Obliczenia kubatury i powierzchni) jest wybrana (ustawienie domyślne). Zobacz temat Informacje o obliczeniach kubatury. - Utwórz lub otwórz przekrój, który wyświetla obszar do modyfikacji.
Jeśli tworzysz przekrój, upewnij się, że linia przekroju przecina przestrzeń w rzucie kondygnacji, dzięki czemu można wyświetlić ją w widoku przekroju.
- Utwórz pomieszczenia widoczne w przekroju.
- Umieść kursor nad pomieszczeniem, a po podświetleniu, wybierz je.
Cieniowany obszar reprezentujący kubaturę pomieszczenia jest podświetlony na czerwono.
Zwróć uwagę, że wyświetlają się 2 elementy sterujące przeciągania (górny i dolny) oraz odpowiednie wymiary nasłuchu. Elementy sterujące przeciągania, wymiary i cieniowane przestrzenie wskazują pionowy zakres wybranej przestrzeni. Górny element sterujący przeciągania oraz wymiary określają odsunięcie ograniczenia. Dolny element sterujący przeciągania oraz wymiary określają odsunięcie podstawy.
- Kliknij przycisk

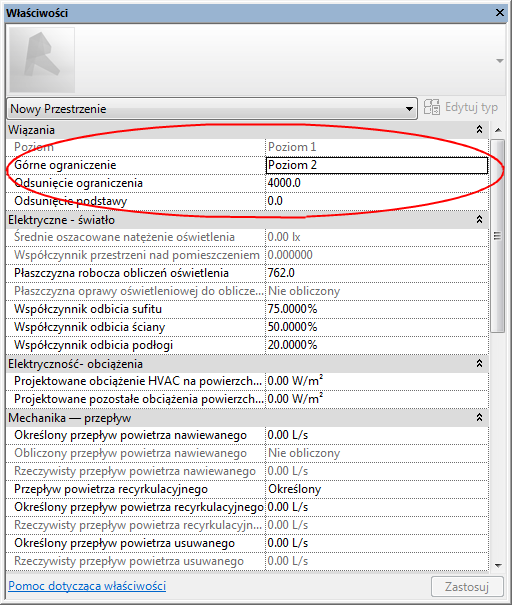

. - Na palecie Właściwości, w sekcji Więzy można modyfikować następujące właściwości:
- Górna granica: określa poziom odniesienia dla górnego ograniczenia przestrzeni.
- Odsunięcie ograniczenia: określa odsunięcie górnego ograniczenia.
Można wprowadzić wartości dodatnie lub ujemne.
- Odsunięcie podstawy: określa odsunięcie od poziomu odniesienia lub poziomu podstawy.
Można wprowadzić wartości dodatnie lub ujemne.
Uwaga: Zwróć uwagę, że poziom nie może być modyfikowany, ponieważ jest odniesieniem lub poziomem podstawy przestrzeni.
- Kliknij przycisk OK.
Pionowy zakres zmian pomieszczenia. Zwróć uwagę, że elementy sterujące przeciągania zostaną przesunięte, a cieniowanie zmieni się, aby wskazać nowy zakres pionowy.
Jeśli zakres pionowy jest poza elementem definiującym pomieszczenie, takim jak strop lub sufit, przestrzeń będzie przyciągana do elementu definiującego pomieszczenie. Jednak elementy sterujące przeciągania i wymiary nasłuchu wskazują określony zakres pionowy, tak jak pokazano poniżej.
Zakres pionowy przestrzeni zostanie przedefiniowany i jej kubatura będzie zgodna ze specyfikacją.
- Kliknij Zmień.
