Dolną obwiednię pomieszczenia definiują wspólnie parametry Poziom i Odsunięcie podstawy.
We właściwościach pomieszczenia parametr Poziom jest parametrem tylko do odczytu. Stanowi on odzwierciedlenie poziomu rzutu, w którym zostało umieszczone pomieszczenie. Jeśli na przykład umieszczono pomieszczenie w rzucie poziomu 2, parametr Poziom dla tego pomieszczenia będzie miał wartość Poziom 2.
Aby wskazać odległość między poziomem podstawy a dolną obwiednią pomieszczenia, należy użyć parametru Odsunięcie podstawy. Jeśli poziom podstawy ma być dolną obwiednią pomieszczenia, należy podać wartość 0 (zero). Aby przesunąć dolną obwiednię nad poziom podstawy, należy wprowadzić liczbę dodatnią. Aby przesunąć dolną obwiednię pod poziom podstawy, należy wprowadzić liczbę ujemną.

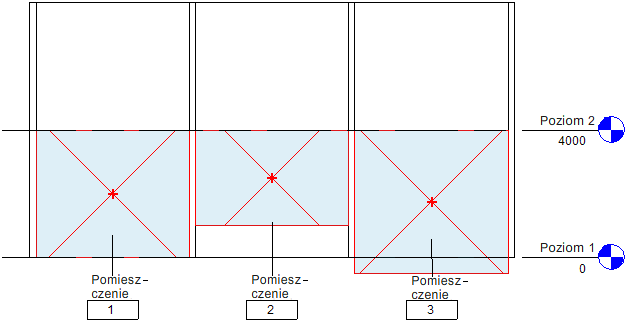

- Pomieszczenie 1 — wartość parametru Odsunięcie wynosi 0. Dolna obwiednia pomieszczenia zaczyna się na poziomie 1.
- Pomieszczenie 2 — wartość parametru Odsunięcie wynosi 1000. Dolna obwiednia pomieszczenia zaczyna się 1000 mm powyżej poziomu 1.
- Pomieszczenie 3 — wartość parametru Odsunięcie podstawy wynosi -500. Dolna obwiednia pomieszczenia zaczyna się 500 mm poniżej poziomu 1.
Na przykład w poniższym przekroju:
