W poniższym przykładzie jest pokazane, w jaki sposób program Revit oblicza spadek ciśnienia na segmencie 100 stóp kanału prostokątnego 36” x 24", w którym przepływ powietrza wynosi 12,000 CFM.
- Gęstość powietrza = 0.0751 funtów/ft³
- Dynamiczna lepkość powietrza = 0.01805 cP (normalne powietrze atmosferyczne o temperaturze 66 stopni F)
- Chropowatość = 0.0003' (kanał ze średnio gładkiej stali ocynkowanej według definicji zawartej w publikacji 2005 ASHRAE Handbook: Fundamentals, strona 35.7)

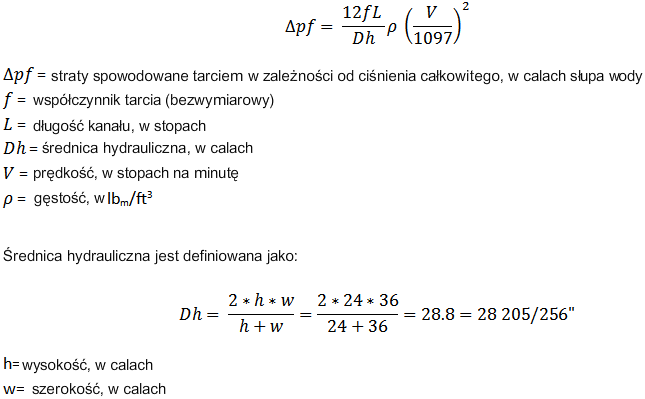

Spadek ciśnienia jest zdefiniowany jako:
Ta wartość odpowiada wartości parametru Średnica hydrauliczna we właściwościach kanału.

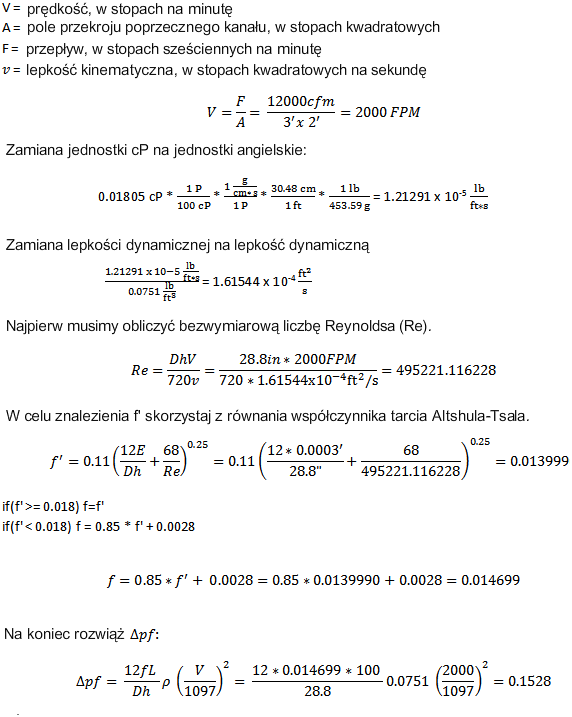

Prędkość jest oparta na polu przekroju poprzecznego, gdzie:
Wartość obliczonego spadku ciśnienia odpowiada wartości zawartej we właściwościach kanału w programie Revit.
