Łączenie dachów

Dachy można dołączać do innych dachów lub ścian albo je odłączać, jeśli zostały wcześniej dołączone.

Można dołączyć dach do górnej powierzchni innego dachu i ściany poniżej tego dachu, jeśli ściana zostanie wybrana jako element docelowy. Ściana musi być dołączona do dachu docelowego, który musi być dachem według podrysu. Nie można łączyć dachu z więcej niż jedną górną powierzchnią innego dachu.

Uwaga: Jest to ogólna procedura łączenia dachów. W zależności od założeń projektowych może ona wyglądać inaczej.

1. Po naszkicowaniu ścian i dachu w projekcie naszkicuj kolejny dach, który ma być dołączony do pierwotnego dachu.

   Zauważ, że nie można dodać drugiego dachu, edytując szkic pierwszego dachu.

2. W razie potrzeby ustaw linie drugiego dachu, tak aby definiowały nachylenie, z wyjątkiem linii dachu leżącej współliniowo z pierwszym dachem lub ścianą.
3. Kliknij kolejno kartę Widokpanel Utwórz (Domyślny widok 3D).
4. Na pasku kontroli widoku, w obszarze Styl wizualny wybierz opcję Cieniowanie.
5. W razie potrzeby obróć projekt za pomocą narzędzia ViewCube, aby ułatwić wybór krawędzi ściany lub dachu.
6. Kliknij kolejno kartę Zmieńpanel Geometria (Dołącz/odłącz dach).
7. Wybierz krawędź dachu do dołączenia, a następnie wybierz ścianę lub dach, do którego ma zostać dołączony dach.

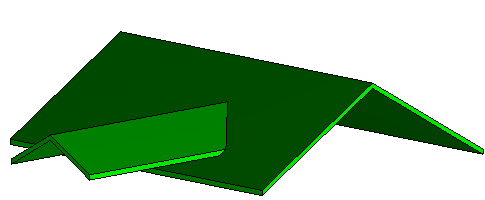

   Dachy połączone

Aby rozłączyć dachy, kliknij kolejno kartę Zmieńpanel Geometria(Połącz/odłącz dach).
