Umieszczanie powierzchni zbrojenia siatką

Do definiowania obwiedni systemu arkuszy zbrojenia pokrywającego obszar służą typowe narzędzia szkicowania.

1. Kliknij kolejno kartę Konstrukcjapanel Zbrojenie (Powierzchnia zbrojenia siatką konstrukcyjną).
2. Wybierz strop, ścianę i płytę fundamentową, aby otrzymać powierzchnię zbrojenia siatką.
3. Kliknij kolejno kartę Zmień | Utwórz obwiednie siatkipanel Rysuj (Linia obwiedni).
4. Naszkicuj kontur

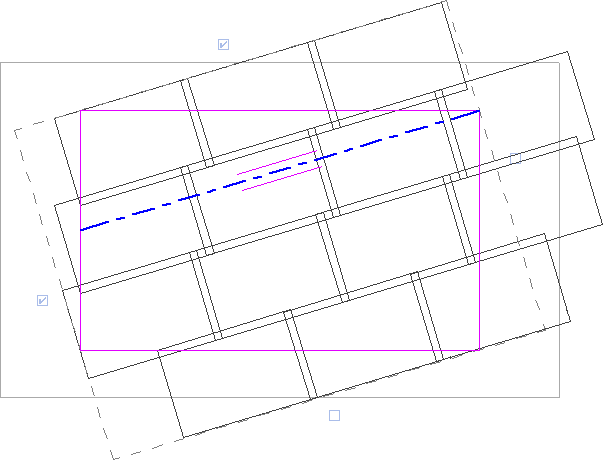

   Uwaga: Symbol równoległych linii wskazuje krawędź głównego kierunku obszaru zbrojenia. W trybie szkicowania można zmienić główny kierunek tego obszaru. Główny kierunek powierzchni zbrojenia siatką jest bardzo ważny, ponieważ określa obrót arkusza siatki. Główny przewód w arkuszu siatki jest równoległy do głównego kierunku. Każda powierzchnia zbrojenia siatką ma prostokątną obwiednię (linia kreskowa) z elementami sterującymi krawędzi.

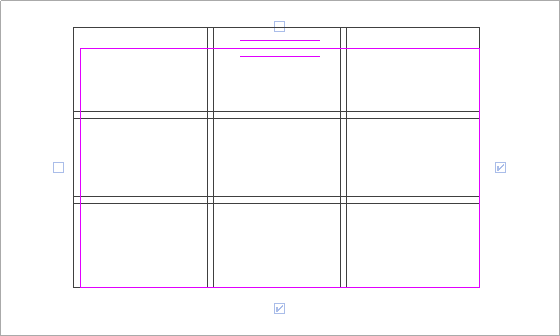

5. Wybierz elementy sterujące do określenia krawędzi początkowej/końcowej układu arkusza siatki.

   Za pomocą tych elementów sterujących można wskazać linię trasowania arkusza siatki i wartości zakładu. Należy wybrać co najmniej dwa sąsiadujące elementy, aby utworzyć poprawny układ arkusza siatki. Układ arkusza siatki dopasowuje arkusze siatki do obwiedni siatki. Arkusz siatki jest cięty przez naszkicowaną obwiednię i otwory w obiekcie nadrzędnym.


   Uwaga: Aby zmienić graficzne parametry zbrojenia siatką, kliknij kolejno kartę Widokpanel Grafika (Widoczność/Grafika) i zmień parametry opcji Powierzchnie zbrojenia siatką konstrukcyjną lub Zbrojenie siatkami konstrukcyjnymi.
6. Wybierz położenie zakładu w części Budowa obszaru Powierzchnia zbrojenia siatką na palecie Właściwości.
7. Kliknij kolejno kartę Zmień | Utwórz obwiednię siatkipanel Tryb (Zakończ tryb edycji).

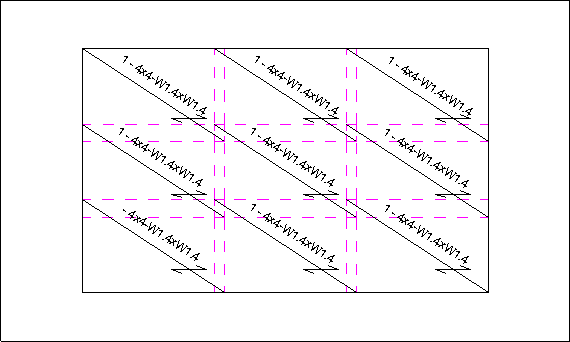

8. Aby wstawić symbole i oznaczenia automatycznie na gotowym szkicu, wybierz odpowiedni widok w parametrze Oznacz nowe elementy w widoku dotyczącym opcji Dane identyfikacyjne w polu Powierzchnia zbrojenia siatką na palecie Właściwości.


   Program Revit umożliwia wstawienie symbolu zbrojenia siatką i oznaczenia osobno dla każdego arkusza siatki.
