Punkt odniesienia może ułatwić utworzenie i wyrównanie geometrii, nadanie jej odpowiedniej orientacji oraz sterowanie nią w projekcie koncepcyjnym.

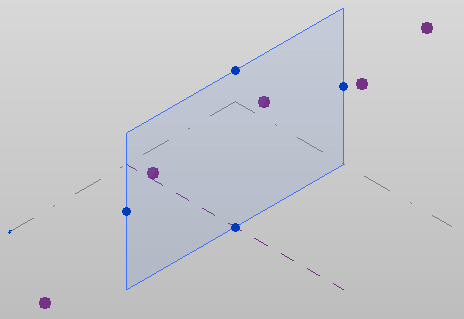

Punkt odniesienia umieszcza się po to, aby określić położenie w przestrzeni roboczej XYZ środowiska projektowania koncepcyjnego. Punkty odniesienia i ich płaszczyzny odniesienia stanowią wydajne narzędzia do projektowania oraz kreślenia linii, splajnów oraz form.
Istnieją trzy typy punktów odniesienia:
- Swobodne: punkty umieszczone na płaszczyźnie odniesienia i niezależne od geometrii.
- Podrzędne: punkty umieszczone wzdłuż linii i krawędzi geometrii. Jeśli obiekt nadrzędny zostaje przesunięty, punkt odniesienia również jest przesuwany. Punkt odniesienia zostaje również przesunięty wzdłuż linii nadrzędnej.
- Sterujące: punkty umieszczone wzdłuż linii i krawędzi geometrii. Gdy przesuwany jest punkt odniesienia, linia lub geometria zostanie przesunięta lub odkształcona w celu połączenia punktów.
