Symbole opisów w widokach i legendach służą do przedstawiania szczegółów projektu.
Narzędzie Symbol umożliwia umieszczenie symboli opisów 2D w widokach projektu.
- Karta Opisz
panel Symbol
(Symbol)

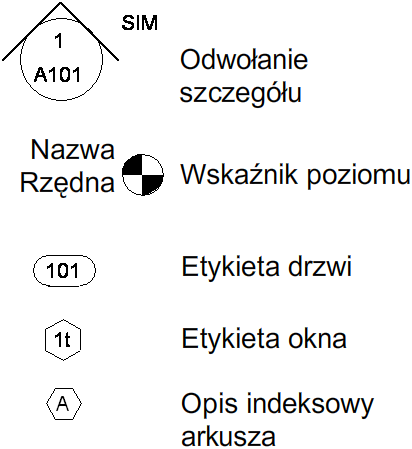

Przykładowy symbol legendy
Następująca legenda symbolu identyfikuje symbole opisów używane w zbiorze dokumentacji budowy.
Przykład symboli w rzucie
Na poniższym planie bezpieczeństwa użyto symboli w celu zaznaczenia położenia elementów wyposażenia.

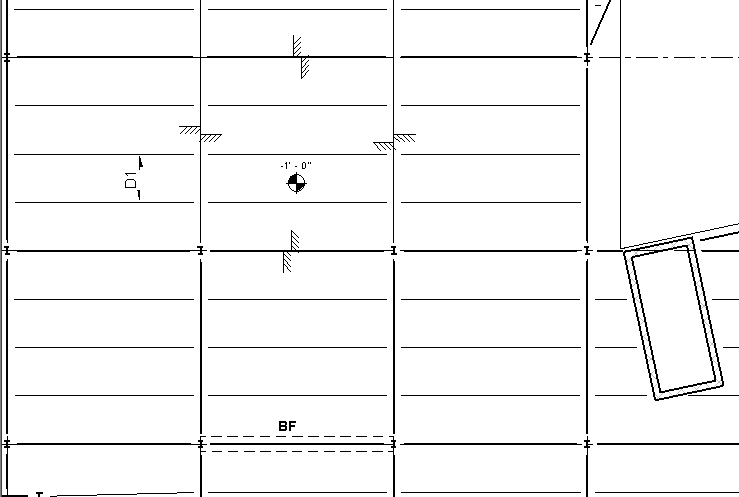

Symbole konstrukcyjne w rzucie
W programie Revit LT używane są symbole oznaczające ramy portalowe, łączenia wsporników i inne elementy.
