Zmiana zakresu widoku 3D

Można użyć zakresów przekroju, aby przyciąć widoczny fragment widoku 3D.

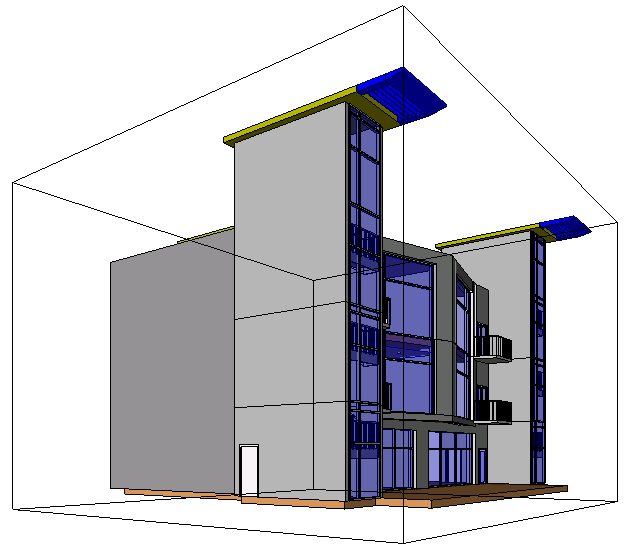

Można użyć zakresu przekroju, aby przyciąć widoczne fragmenty widoku 3D. Jeśli włączysz zakres przekroju w widoku 3D, jedyną zmianą widoku jest dodany zakres przekroju. Na poniższej ilustracji pokazano widok 3D z włączonym zakresem przekroju.

Po włączeniu zakresu przekroju można zmodyfikować jego granice za pomocą kontrolek przeciągania w widoku 3D. Czynność tę można wykonać także z innych widoków, na przykład z rzutu lub widoku elewacji. Granice zakresu przekroju nie są przycinane przez zakres przycięcia widoku.

Nagranie wideo: Używanie zakresu przekroju

Uwaga: To nagranie wideo zostało zarejestrowanie z użyciem programu Revit. Podczas wykonywania procedur w programie Revit LT można zauważyć nieznaczne różnice w funkcjach oraz interfejsie użytkownika.

Włączanie zakresu przekroju

1. Otwórz widok 3D.
2. W części Zakres na palecie Właściwości wybierz opcję Zakres przekroju.
3. Kliknij przycisk OK.
4. Wybierz zakres przekroju i za pomocą kontrolek przeciągania zmodyfikuj jego granice.

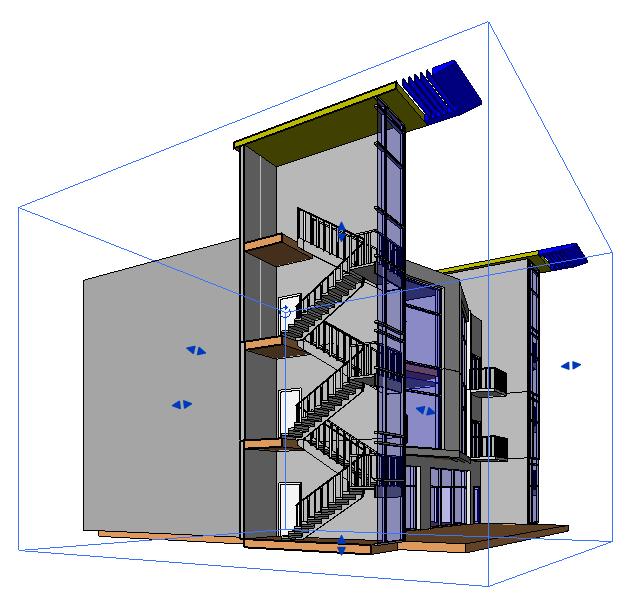

   Na poniższej ilustracji pokazano wybrany zakres przekroju z widocznymi kontrolkami przeciągania w postaci niebieskich strzałek. Granice zakresu przekroju zostały zmodyfikowane, tak aby przekrój ciął segment klatki schodowej.



Zmiana granic zakresu przekroju poza widokiem 3D

1. Włącz zakres przekroju w widoku 3D.
2. Otwórz skojarzony widok, na przykład rzut lub widok elewacji.
3. W Przeglądarce projektu kliknij prawym przyciskiem myszy widok 3D i kliknij opcję Pokaż zakres przekroju.
4. Przeciągnij kontrolki z niebieską strzałką, aby zmienić rozmiar zakresu przekroju.

Aby sterować widocznością granic zakresu przekroju:

1. Kliknij kolejno kartę Widokpanel Grafika(Widoczność/Grafika).
2. W oknie dialogowym Widoczność/Grafika kliknij kartę Kategorie opisów.
3. Odznacz pole wyboru dla opcji Zakresy przekroju, a następnie kliknij przycisk OK, aby ukryć w widoku zakresy przekroju. Aby pokazać granice, zaznacz to pole wyboru.
