Tworzenie perspektywicznego widoku 3D

Opcja Perspektywa określa, czy widok 3D jest wyświetlany jako perspektywa zamiast w kształcie prostokąta.

1. Otwórz rzut, przekrój lub widok elewacji.
2. Kliknij kolejno kartę Widokpanel Utwórzlistę rozwijaną Widok 3DKamera.
   Uwaga: Jeśli na pasku opcji usuniesz zaznaczenie opcji Perspektywa, tworzony jest ortogonalny widok 3D, a nie widok perspektywiczny.
3. Kliknij obszar rysunku, aby umieścić kamerę.
4. Przeciągnij wskaźnik do wymaganego miejsca docelowego i kliknij, aby umieścić.

Program Revit LT tworzy perspektywiczny widok 3D i przypisuje nazwę do widoku: widok 3D 1, widok 3D 2 itd. Aby zmienić nazwę widoku, w Przeglądarce projektu kliknij prawym przyciskiem myszy i wybierz opcję Zmień nazwę.

Aby ograniczyć widoczne fragmenty widoku 3D, można użyć zakresu przekroju.

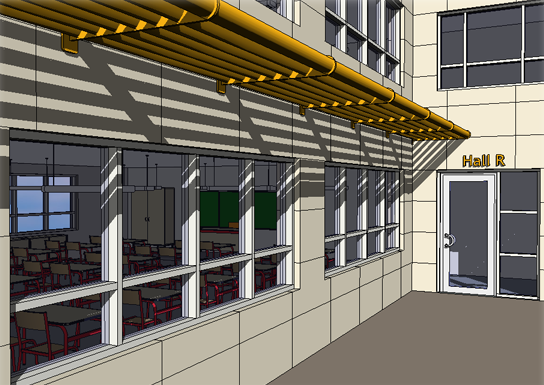

Przykład
