Dodawanie zwieńczenia głowicy do stropu konstrukcyjnego

W celu wzmocnienia stropu konstrukcyjnego w położeniach słupów można dodać zwieńczenia głowicy.

1. Otwórz rzut ze stropem konstrukcyjnym nad słupem.
2. Na wstążce kliknij ikonę Strop konstrukcyjny.

   Gdzie to jest?

   • Karta Konstrukcjapanel Konstrukcjalista rozwijana Strop (Strop: konstrukcyjny)
   • Karta Architektpanel Zbudujlista rozwijana Strop (Strop: konstrukcyjny)
3. Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel RysujLinia obwiedni i użyj narzędzi szkicowania, aby wykonać szkic zwieńczenia głowicy. Szkic musi być w kształcie konturu lub obwiedni.
4. Po zakończeniu kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel Tryb (Zakończ tryb edycji).

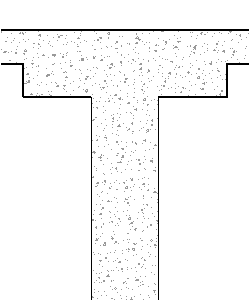

5. Wyświetl zwieńczenie głowicy w widoku elewacji lub w przekroju poprzecznym.
6. Wybierz nowe zwieńczenie głowicy.
7. Kliknij nowe zwieńczenie głowicy prawym przyciskiem myszy i wybierz opcję Właściwości.
8. Na palecie Właściwości dopasuj parametry wiązań zwieńczenia głowicy tak, aby znajdowało się ono na właściwej rzędnej w modelu.

9. Kliknij przycisk Zastosuj.
10. W razie potrzeby połącz geometrię elementów.
