Tworzenie obszaru niwelowanego

Nachyl powierzchnie modelu terenu, zmieniając rzędne w wybranych punktach, aby tworzyć proponowany model terenu.

Aby utworzyć obszar niwelowany, wybierz model terenu. Powinna to być powierzchnia istniejąca na bieżącym etapie. Program Revit LT oznacza pierwotną powierzchnię jako wyburzoną i wykonuje jej kopię z pasującą obwiednią. Program Revit LT zaznacza kopię jako nową dla obecnego etapu.

Film wideo: tworzenie obszaru niwelowanego

Aby wykonać niwelację na powierzchni terenu

1. Otwórz rzut terenu zawierający model terenu.
2. Kliknij kolejno kartę Terenpanel Modyfikuj teren (Obszar niwelacji).
3. W oknie dialogowym Edycja obszaru niwelacji wybierz jedną z poniższych opcji:
   • Utwórz nowy model terenu, taki sam jak istniejący.
   • Utwórz nowy model terenu w oparciu tylko o punkty obwodu.
4. Wybierz model terenu.

   Jeśli edytowana jest powierzchnia, w programie Revit LT zostaje uruchomiony tryb szkicowania. Możesz dodawać lub usuwać punkty, zmieniać wysokość punktów lub upraszczać powierzchnię.

5. Po zakończeniu edycji powierzchni kliknij przycisk Zakończ powierzchnię.

Jeśli przeciągniesz nowy obszar niwelacji, zauważysz że pierwotny obszar pozostaje na miejscu. Wybierz obszar pierwotny, kliknij prawym przyciskiem myszy i kliknij opcję Właściwości elementu. Zauważ, że Etap wyburzenia ma wartość bieżącego etapu.

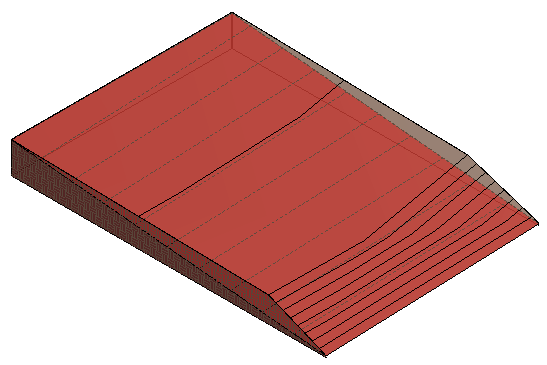

Przykład
