Szkicowanie pełnej elipsy

Można szkicować elipsę poprzez określenie jej środka i promienia w dwóch kierunkach.

1. Wybierz narzędzie umożliwiające narysowanie elipsy.

   Na przykład kliknij kolejno kartę Opispanel Szczegół (Linia szczegółu).

2. Kliknij kolejno kartę Zmieńpanel Rysuj (Elipsa) lub (Wskaż linie).
   Uwaga: W przypadku wybrania opcji Wskaż linie można wskazać krawędź lub powierzchnię innej elipsy.
3. Jeśli wybrano opcję Wskaż linie, na pasku opcji można opcjonalnie określić wartość dla Odsunięcia.
   Uwaga: Odsunięcie jest dostępne dla elipsy tylko po wybraniu opcji Wskaż linie.

   Wynikiem utworzenia pełnej elipsy z zastosowaniem odsunięcia jest splajn.

4. Kliknij w obszarze rysunku, aby określić środek elipsy.

   Przyciąganie jest dostępne dla elipsy, a także wyświetlany jest jej podgląd.

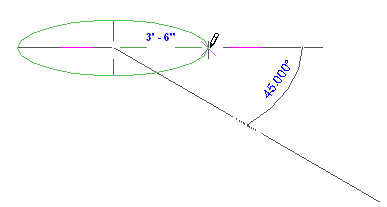

5. Przesuń wskaźnik myszy w dowolnym kierunku od środka.

   Edytowalny wymiar nasłuchu pokazuje promień osi dłuższej.


6. Kliknij, gdy wyświetlana jest żądana wartość promienia, lub wpisz wartość i naciśnij klawisz Enter.
7. Ponownie przesuń wskaźnik myszy w dowolnym kierunku od środka.

   Edytowalny wymiar nasłuchu pokazuje promień osi krótszej.

8. Kliknij, gdy wyświetlana jest żądana wartość promienia, lub wpisz wartość i naciśnij klawisz Enter.
