Tworzenie szyku liniowego

Można określić odległość pomiędzy elementami w szyku.

1. Wykonaj jedną z poniższych czynności:
   • Wybierz elementy do skopiowania w szyku, a następnie kliknij kolejno kartę Zmień | <Element> panel Zmieńlistę rozwijaną Kopiuj (Szyk).
   • Kliknij kolejno kartę Zmień panel Zmień listę rozwijaną Kopiuj (Szyk), wybierz elementy do skopiowania w szyku, a następnie naciśnij klawisz Enter.
2. Na pasku opcji kliknij przycisk (Liniowy).
3. Wybierz żądane opcje:
   • Grupuj i skojarz: włącza wszystkie elementy szyku do grupy. Jeśli ta opcja nie jest wybrana, w programie Revit LT tworzona jest określona liczba kopii i nie są one grupowane. Po umieszczeniu każda kopia jest niezależna od pozostałych.
     Uwaga: Opcja Grupuj i skojarz jest wyświetlana tylko podczas pracy w Edytorze rodzin. Nie jest dostępna podczas pracy w środowisku projektu.
   • Liczba: określa całkowitą liczbę kopii (wybranych elementów) w szyku.
   • Przesuń do:
     • Drugiego: określa odstępy między elementami szyku. Elementy szyku dodatkowego pojawiają się po drugim elemencie.
     • Ostatniego: określa całkowite rozmieszczenie szyku. Elementy szyku są równomiernie rozmieszczone pomiędzy pierwszym i ostatnim elementem.
   • Powiąż: umożliwia ograniczenie ruchu elementów szyku wzdłuż wektorów biegnących prostopadle lub współliniowo do wybranych elementów.
4. Jeśli wybrano opcję Przesuń do drugiego, elementy szyku należy umieścić w następujący sposób:
   1. Kliknij w obszarze rysunku, aby wskazać punkt początkowy pomiaru.
   2. Przesuń wskaźnik myszy na żądaną odległość między elementami. Podczas przesuwania wskaźnika zostanie wyświetlone pole wskazujące wielkość wybranych elementów. Pole przesuwa się wzdłuż punktów przyciągania. Zostanie wyświetlony wymiar między miejscem pierwszego kliknięcia a bieżącym położeniem wskaźnika.
   3. Kliknij ponownie, aby umieścić drugi element, lub wpisz wymiar i naciśnij klawisz Enter.
5. Jeśli wybrano opcję Przesuń do ostatniego, elementy szyku należy umieścić w następujący sposób:
   1. Kliknij w obszarze rysunku, aby wskazać punkt początkowy pomiaru.
   2. Przesuń wskaźnik myszy w położenie, gdzie chcesz umieścić ostatni element szyku. Podczas przesuwania wskaźnika zostanie wyświetlone pole wskazujące wielkość wybranych elementów. Pole przesuwa się wzdłuż punktów przyciągania. Zostanie wyświetlony wymiar między miejscem pierwszego kliknięcia a bieżącym położeniem wskaźnika.
   3. Kliknij ponownie, aby umieścić ostatni element, lub podaj wymiar i naciśnij klawisz Enter.
6. Jeśli na pasku opcji wybrano opcję Grupuj i skojarz, zostanie wyświetlone pole liczby, w którym będzie podana liczba kopii do utworzenia w szyku. W razie potrzeby zmień liczbę i naciśnij klawisz Enter.

W programie Revit LT zostanie utworzona określona liczba kopii wybranych elementów i zostaną one umieszczone z zachowaniem odpowiednich odstępów.

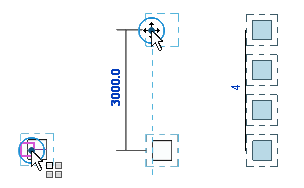

Przykład
