Poniżej przedstawiono przykładowe kształty dachu podstawowego w programie Revit LT.
Plik zawiera przykłady kształtów, jak również budynku, w których używana jest kombinacja typów dachu:
- naroże dachu
- dach dwuspadowy
- dach jednospadowy
- płaski dach podstawowy
- płaski dach modyfikowany za pomocą strzałki nachylenia
- płaski dach modyfikowany za pomocą edycji kształtu
- półwalec
Pobierz plik przykładowy
- Kliknij nazwę pliku: roof_sample_file.rvt
- Otwórz plik w programie Revit LT.
- Aby manipulować dachem w projekcie przykładowym, wybierz go w obszarze rysunku i kliknij opcję Edytuj obwiednię. Zostanie wyświetlony szkic dachu. Uwaga: W przykładzie, w którym kształt dachu był edytowany, narzędzia do edycji kształtu zostaną wyświetlone na karcie kontekstowej wstążki.

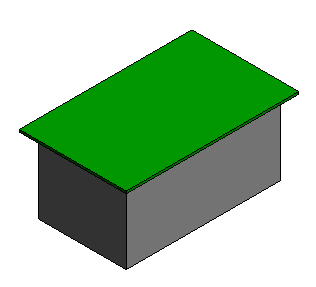

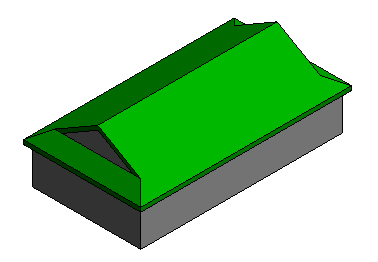

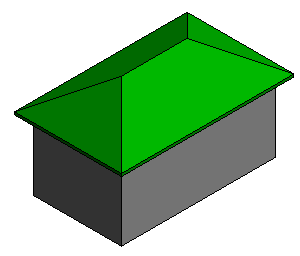

Naroże dachu
Wszystkie krawędzie szkicu są ustawione jako definiujące nachylenie.
|
|

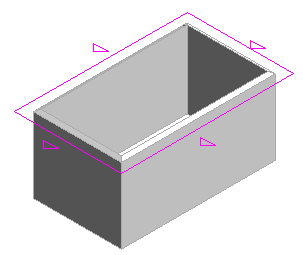

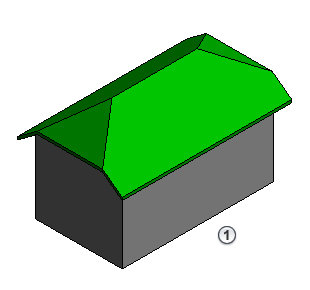

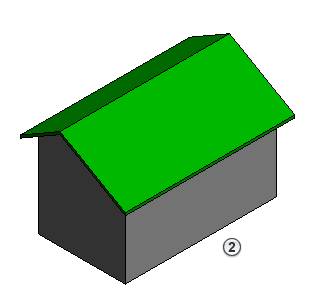

Dach dwuspadowy
2 krawędzie szkicu są ustawione jako definiujące nachylenie. Ściany są dołączone do dachu, tak aby wypełnić krawędzie szczytowych dachu.
|
|

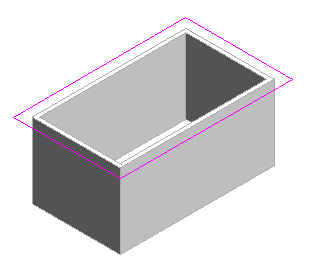

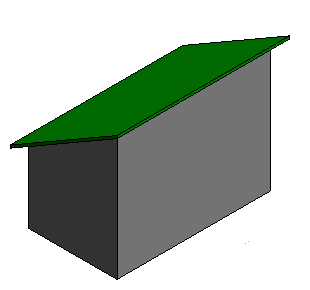

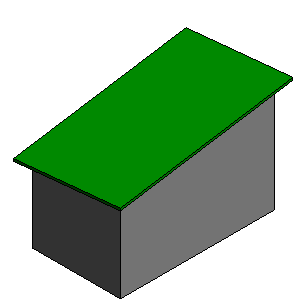

Dach jednospadowy
1 krawędź szkicu jest ustawiona jako definiująca nachylenie. Wszystkie ściany są dołączone do dachu.
|
|
Płaski dach
Żadne krawędzie nie są ustawione jako definiujące nachylenie. Dachy bez krawędzi definiujących nachylenie można modyfikować przy użyciu narzędzia edycji kształtu. Narzędzia do edycji kształtu są dostępne po wybraniu elementu dachu w obszarze rysunku.
|
|
Strzałka nachylenia

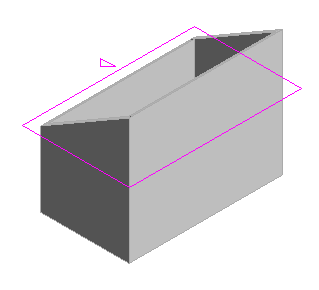

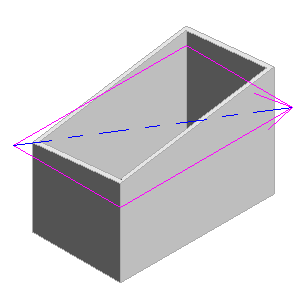

Użyj strzałki nachylenia, aby utworzyć nachylenie dachu. Strzałka nachylenia nie musi poruszać się po całej krawędzi, lecz może być używana na części krawędzi. W tym przykładzie strzałka nachylenia definiuje nachylenie dachu od jednego narożnika do drugiego.
|
|
Dach o edytowanym kształcie

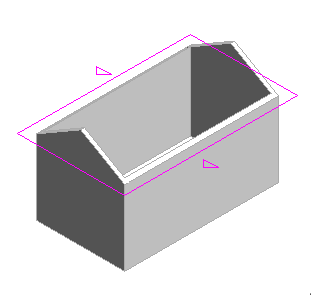

Edycja kształtu umożliwia niezależne umieszczanie punktów i krawędzi. W tym przykładzie punkt jest dodawany na środku dachu, a następnie umieszczany niżej, aby utworzyć obniżony obszar dachu.
|
|

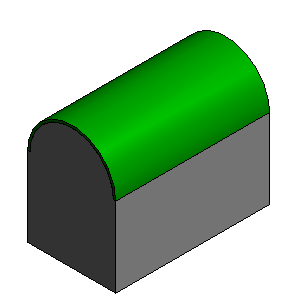

Półwalec

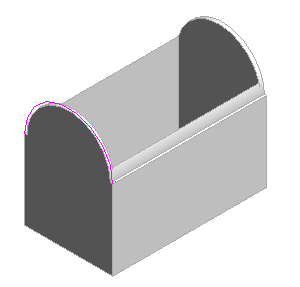

Opcja Dach wg wyciągnięcia umożliwia wyciągnięcie na podstawie kształtu szkicowanej krawędzi. W tym przykładzie łuk jest używany jako szkicowana krawędź, aby utworzyć półwalec dachu. Ściany są dołączone do elementu dachu. Wybierz dach, a następnie użyj narzędzia Edytuj profil na karcie kontekstowej, aby edytować szkic wyciągniętego dachu.
|
|

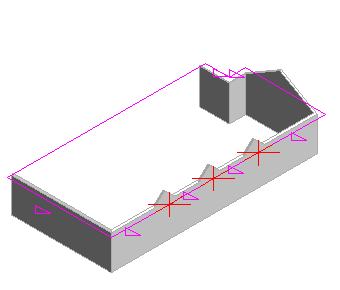

Modyfikacje szkicu dachu
Zmiana właściwości naszkicowanych linii używanych w elementach dachu ma wpływ na geometrię. Nachylenie poszczególnych krawędzi dachu można ustawiać niezależnie. Użyj właściwości „Odsunięcie od podstawy dachu”, aby utworzyć „Dach czterospadowy” lub ustaw różne wysokości okapów dla każdej strony dachu.
|
|
Użycie strzałek nachylenia na segmentach tworzących krawędź dachu spowoduje utworzenie facjatki wzdłuż krawędzi dachu.
|
|

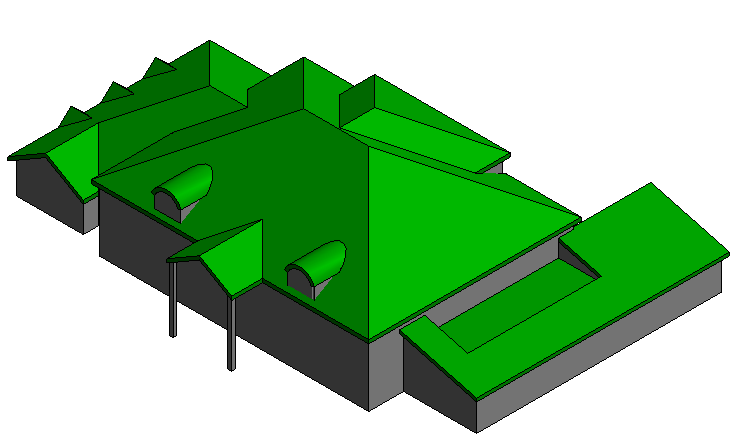

Połączony dach
Model przykładowy jest kombinacją elementów dachu tworzących cały dach. Można wybrać i edytować każdy element dachu osobno.
- Narzędzie dołączania dachu służy do łączenia różnych elementów samego dachu oraz elementów facjatki.
- Narzędzie do tworzenia otworów facjatki zostało użyte do wycinania otworów w dachu głównym facjatki.

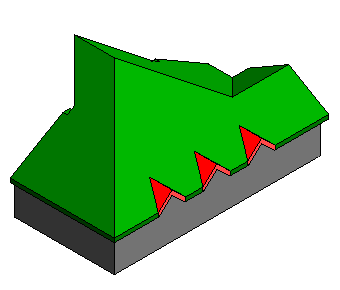

- Strzałki nachylenia były używane wzdłuż krawędzi dachu, aby utworzyć facjatki ze wspólną linią okapu.
- Krawędź dachu większej facjatki jest wycinana z użyciem lokalnego elementu wycięcia.
- „Holenderski dach dwuspadowy” składa się z dwóch elementów. Pierwszy dach tworzący dolną część jest tworzony za pomocą właściwości „Poziom wycięcia” i „Odsunięcie wycięcia”, następnie drugi dach jest tworzony i umieszczony na poziomie wycięcia pierwszego dachu. Gdy dwa elementy dachu są na miejscu, następuje ich połączenie.
