Tworzenie obrotu

Umożliwia utworzenie kształtu 3D poprzez wyciągnięcie po ścieżce profilu 2D wokół osi.

Aby uzyskać informacje dotyczące zastosowania obrotów w rodzinach, zobacz temat Tworzenie geometrii rodziny.

Informacje na temat obrotów

Obrót profilu jest reprezentacją utworzoną przez obrót kształtu wokół osi. Kształt można obrócić wokół okręgu lub jego części. Jeśli oś styka się z kształtem do obrócenia, rezultatem jest bryła.

Nagranie wideo: Tworzenie obrotu

Obrócona geometria bryły utworzona blisko osi

Jeśli rysuje się daleko od osi, geometria powstała w rezultacie obrotu ma w sobie otwór.

Obrócona geometria tworzona z dala od osi

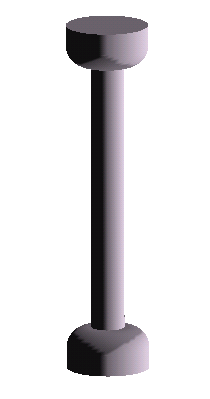

Obroty profilów brył można używać do tworzenia geometrii rodziny, takiej jak uchwyty do drzwi i uchwyty meblowe, kolumny i kopuły zadaszenia.

Poniższa procedura jest ogólną metodą tworzenia bryły obrotowej. Poszczególne czynności mogą się różnić w zależności od założeń projektowych.

Aby utworzyć obrót profilu bryły lub wycięcia

1. W Edytorze rodzin na karcie Utwórzw panelu Formy wykonaj jedną z poniższych czynności:
   • Kliknij opcję (Obrót).
   • Kliknij kolejno listę rozwijaną Wycięcia(Obrót wycięcia).
   Uwaga: W razie potrzeby ustal płaszczyznę roboczą przed szkicowaniem obrotu profilu. Kliknij kartę Utwórzpanel Płaszczyzna robocza (Ustaw).
2. Umieść oś obrotu:
   • Na karcie Zmień | Utwórz obrót profilu w panelu Rysuj kliknij opcję (Linia osi).
   • Określ punkty początkowy i końcowy osi w żądanej orientacji.
3. Użyj narzędzi rysowania do naszkicowania kształtu obracanego wokół osi:
   • Kliknij kolejno kartę Zmień | Utwórz obrót profilupanel Rysuj(Linia obwiedni).
   • Aby utworzyć jeden obrót profilu, naszkicuj zamkniętą pętlę.
   • Aby utworzyć kilka obrotów profilów, naszkicuj wiele nieprzecinających się zamkniętych pętli.
   Ostrzeżenie: Jeśli oś styka się z kształtem do obrócenia, rezultatem jest bryła. Jeżeli oś nie styka się z kształtu obrotu profilu, uzyskana figura będzie miała otwór.
4. Na palecie Właściwości zmień właściwości obrotu:
   • Aby zmienić punkty początkowy i końcowy obracanej geometrii, wpisz nowe wartości kątów początkowego i końcowego.
   • Aby ustalić widoczność obrotu bryły, w obszarze Grafika kliknij polecenie Edycja w opcji Nadpisania widoczności/grafiki.
   • Aby zastosować materiał do obrotu profilu bryły według kategorii, w obszarze Materiały i wykończenia kliknij pole Materiał, a następnie kliknij przycisk , aby określić materiał.
   • Aby przypisać obrót profilu bryły do podkategorii, w obszarze Dane identyfikacyjne wybierz podkategorię w opcji Podkategoria.
   • Kliknij przycisk Zastosuj.
5. W panelu Tryb kliknij element (Zakończ tryb edycji).
6. Aby wyświetlić obrót profilu, otwórz widok 3D.
7. Aby zmienić rozmiar obrotu profilu w widoku 3D, zaznacz go i użyj uchwytów do edycji.
   Uwaga: Nie można przeciągać powierzchni początkowych i końcowych o 360 stopni.
