Obrót projektu w kierunku północnym

Można obrócić cały model w rzutach, zmieniając jego orientację na Północ projektu (górny obszar rysunku).

Aby obrócić widok w kierunku północy rzeczywistej, użyj narzędzia Obróć w kierunku północy rzeczywistej.

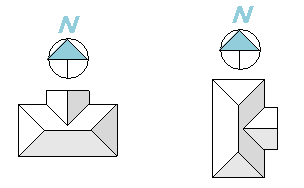

Poniższy przykład przedstawia model przed użyciem narzędzia Obróć projekt w kierunku północnym i po jego użyciu.

Narzędzie Obróć projekt w kierunku północnym pozwala na wykonanie następujących czynności:

• Ma wpływ na elementy modelu i elementy charakterystyczne dla widoku szczegółu, takie jak notatki tekstowe, linie szczegółu, obszary wypełnienia, chmurki rewizji i in.
• Zachowuje względne położenie połączenia.
• Ma wpływ na rzuty, w których właściwość Orientacja jest ustawiona na północ projektu. Nie ma wpływu na widoki kreślarskie, odwołania w rzutach ani inne typy widoków.

Uwaga: Jeśli model zawiera łącza, które są przypięte ze względu na położenie współdzielone, nie można obrócić projektu w kierunku północnym. Zobacz Współrzędne współdzielone i modele podłączone w programie Revit LT.

Aby obrócić projekt w kierunku północnym:

1. Otwórz rzut, a na palecie Właściwości sprawdź, czy właściwość Orientacja jest zdefiniowana jako północ projektu.

   Obracanie tego widoku projektu w kierunku północnym wpływa także na inne rzuty, w których orientacja jest ustawiona na Północ projektu.

2. Kliknij kolejno kartę Zarządzajpanel Położenie projektulistę rozwijaną PołożenieObróć w kierunku północy projektu.
3. Wybierz żądaną opcję w oknie dialogowym Obróć projekt.
4. Kliknij przycisk OK.

Zostanie wyświetlony komunikat z informacją o obróceniu projektu. Sprawdź wyniki we wszystkich rzutach.

Komunikat pokazuje również ewentualne błędy. Błędy można wyeksportować, aby je przejrzeć i poprawić.
