Parametr raportujący to typ parametru, którego wartość jest prowadzona przez określony wymiar w modelu rodziny.
Parametry raportujące wyodrębniają wartość z warunku geometrycznego i używają jej w celu raportowania danych do wzoru lub jako parametr zestawialny.
-
Jako parametry raportujące są dostępne długość, promień i długość łuku. (Długość łuku można etykietować wyłącznie jako parametr raportujący).
Uwaga: Powierzchni nie można użyć jako parametru raportującego. - Parametry raportujące są szczególnie użyteczne, jeśli rodzina jest prowadzona przez odniesienia zewnętrzne aktualizowane na podstawie informacji kontekstowych z umieszczonych elementów rodziny, takich jak pola ścian osłonowych lub szerokość ściany dla ramy okna albo drzwi.
- W przypadku odniesień zewnętrznych, których geometria zależy od określonych warunków umieszczenia pojedynczego elementu rodziny, parametr raportujący umożliwia zapisanie wartości wymiaru i raportowanie jej w parametrze rodziny.
- Parametru raportującego można użyć we wzorze tylko wówczas, gdy odniesienia jego wymiarów są związane z elementami nadrzędnymi rodziny (takimi jak poziomy, płaszczyzny odniesienia obwiedni pola ściany osłonowej). Jeśli któreś z odniesień wymiaru jest związane z geometrią rodziny, wymiar można etykietować za pomocą parametru raportującego, ale parametru tego nie można używać we wzorach.
Tworząc współdzielony parametr projektu, można określić go w oknie dialogowym Właściwości parametru jako parametr raportujący.

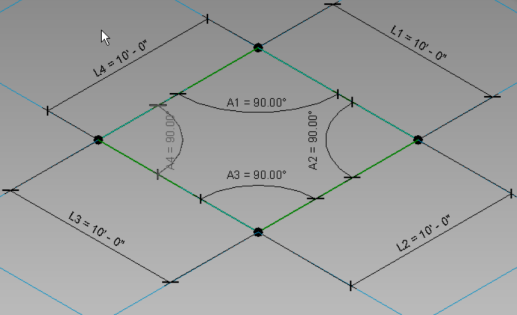

Można na przykład utworzyć parametry raportujące dla czterech długości i czterech wymiarów kątowych pola ściany osłonowej, postępując według przedstawionego wzoru.

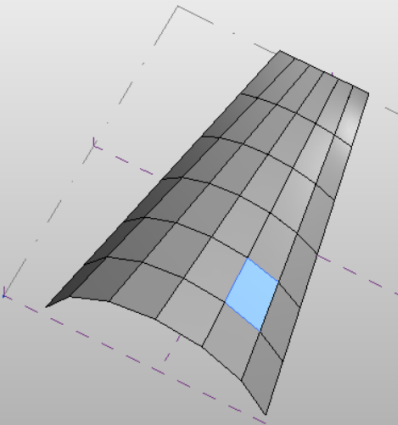

Następnie, po umieszczeniu według wzoru pola ściany osłonowej w projekcie, można wybrać w przedstawiony tu sposób pole, a następnie wyświetlić parametry raportujące we właściwościach wystąpienia.
Po utworzeniu parametrów raportujących można również utworzyć zestawienie w celu raportowania danych.

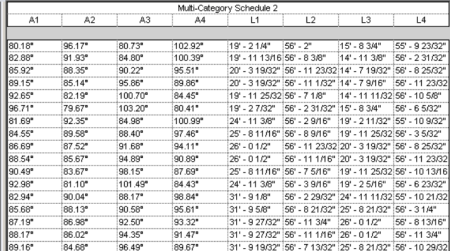

W przedstawionym tu zestawieniu raportowane są cztery parametry wymiarowe kąta i cztery długości dla wszystkich pól ścian osłonowych.
