Umieszczanie pionowego słupa konstrukcyjnego

Słupy można dodawać w rzutach i widokach 3D.

W tym miejscu wprowadź kontekst zadania (opcjonalnie).

1. Na wstążce kliknij przycisk (Słup konstrukcyjny).

   Gdzie to jest?

   • Karta Konstrukcjapanel Konstrukcja (Słup)
   • Karta Architekturapanel Zbudujlista rozwijana Słup (Słup konstrukcyjny)
2. Na palecie Właściwości z listy rozwijanej Wybór typu wybierz typ słupa.
3. Na pasku opcji określ następujące opcje:
   • Obróć po umieszczeniu. Wybierz tę opcję, aby obrócić słup natychmiast po jego umieszczeniu.
   • Poziom. (Tylko widoki 3D) Wybierz poziom podstawy słupa. W widokach rzutu poziom widoku jest poziomem podstawy słupa.
   • Głębokość. To ustawienie umożliwia narysowanie słupa w dół od podstawy. Aby narysować kolumnę w górę od podstawy, wybierz opcję Wysokość
   • Poziom/Niezwiązana. Wybierz poziom dla góry słupa lub wybierz opcję Niezwiązana i określ wysokość kolumny.
4. Kliknij, aby umieścić słup.

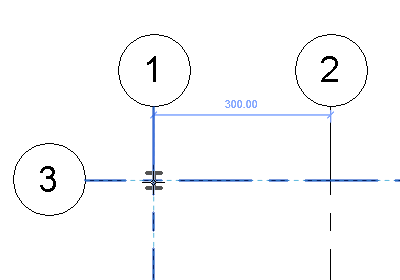

   Słupy są przyciągane do istniejącej geometrii. Podczas umieszczania słupów w przecięciach linii siatki oba zbiory linii siatki są wyróżnione.



   Podczas umieszczania słupów użyj klawisza Spacja, aby zmienić orientację kolumny. Każdorazowo po naciśnięciu klawisza Spacja słup zostanie obrócony w celu wyrównania z przecinającymi się liniami siatki w wybranym położeniu. W przypadku braku linii siatki naciśnięcie klawisza Spacja powoduje obrócenie słupa o 90 stopni.
