W widoku rzutu połączone betonowe elementy ram konstrukcyjnych wyświetlają się nierównomiernie lub fragmenty geometrii znikają po określeniu poziomu szczegółowości widoku na średni lub wysoki.
Problem: Płaszczyzna cięcia zakresu widoku przecina geometrię betonowych elementów ramy. Zazwyczaj, belki betonowe o nieregularnym kształcie są wyświetlane z pełną geometrią we wszystkich trzech poziomach szczegółowości. Jednak gdy betonowe elementy ramy łączą się, mogą być przecinane i są podatne na płaszczyzny cięcia widoku.
Podstawowym przykładem takiego zachowania jest belka stropowa z występem. Zielona kreskowana linia na poniższym profilu belki reprezentuje postrzeganą płaszczyznę cięcia widoku.
Po określeniu poziomów szczegółowości różnice w zachowaniu między pojedynczymi i połączonymi elementami ramy są bardziej widoczne.

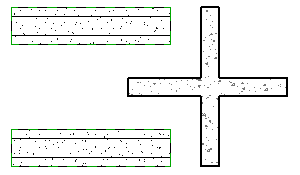

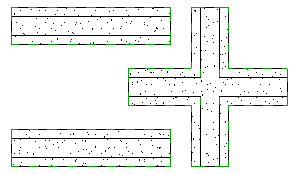

| Poziom szczegółowości: Niski | Poziom szczegółowości: Średni lub Wysoki |
|
|
W przypadku średniego i wysokiego poziomu szczegółowości niepołączone belki pozostają nieprzecięte, podczas gdy połączone belki przestrzegają płaszczyznę cięcia zakresu widoku.
Rozwiązanie: Dopasuj ustawienia zakresu widoku w taki sposób, aby uwzględnić cały element. W niektórych przypadkach konieczne może być użycie filtrów i ukrycie lub wyizolowanie elementów, aby osiągnąć żądany widok.
