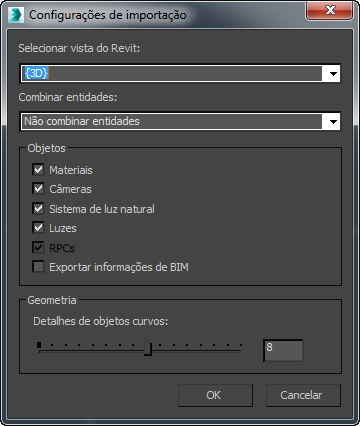

Fornece opções para importar um arquivo do Revit.
-
Menu Aplicativo > Importar > caixa de diálogo Selecionar arquivo para importação > lista suspensa Arquivos do tipo > Selecionar importador do Revit (*.rvt) .
- Selecionar Vista do Revit
- Utilize a lista suspensa para selecionar a vista da câmera do Revit a ser carregada.
Os arquivos do Revit podem conter várias vistas da câmera, mas ao importar um arquivo RVT, você deve selecionar uma única vista de câmera.
- Combinar entidades
- Utilize esta lista suspensa para selecionar a forma na qual as entidades do Revit são combinadas. Combinar entidades pode reduzir o número de objetos em sua cena do 3ds Max e melhorar o desempenho.
- Não combinar(o padrão). Importa cada entidade do Revit como um único objeto do 3ds Max.
- Combinar por categoria do Revit entidades do Revit que têm a mesma categoria se tornam um objeto único do 3ds Max. O objeto tem o nome da categoria e é colocado em uma camada que também tem o nome da categoria. A Família e a Categoria aparecem no 3ds Max Scene Explorer.
As informações de materiais de Múltiplos objetos ou de Subobjetos são mantidas.
- Combinar por tipo de família do Revit entidades do Revit que pertencem ao mesmo Tipo de família se tornam um objeto único do 3ds Max. O objeto tem o nome do Tipo de família e é colocado em uma camada que também tem o nome do Tipo de família. A Família e a Categoria aparecem no 3ds Max Scene Explorer.
As informações de materiais de Múltiplos objetos ou de Subobjetos são mantidas.
- Combinar por material do Revit entidades do Revit que recebem o mesmo material se tornam um objeto único do 3ds Max. O objeto tem o nome do material e é colocado em uma camada que também tem o nome do material. Os metadados do Revit (Família e Categoria) não aparecem no 3ds Max Scene Explorer.
As informações de materiais de Múltiplos objetos ou de Subobjetos são perdidas.
Nota: Se a cena do Revit não contiver as atribuições de material, a geometria será importada como um único objeto, e essa opção se tornará comparável à opção Como um objeto. - Como um objeto importa todo o desenho do Revit como um objeto único do 3ds Max, com o nome da vista da câmera. O objeto é colocado em uma camada que também tem o nome da vista da câmera. Os metadados do Revit (Família e Categoria) não aparecem no 3ds Max Scene Explorer.
Os materiais do Revit são combinados em um único material de Múltiplos objetos ou de Subobjetos.
Dica: Essa opção é útil se você estiver fazendo um estudo de massa, como uma sombra de animação.
Grupo de objetos
Seleciona qual tipo de geometria será importado do arquivo RVT.
Nota: BIM significa dados de Modelagem de Informações de Construção (Building Information Modeling).
Grupo de geometria
- Detalhe de objetos de curva
- Controla o número de segmentos (a resolução) de objetos curvos. Padrão=8.
