O modificador do mapeador de superfície (WSM) atribui um mapa a uma superfície e projetos NURBS para o objeto, ou objetos modificados. O Mapeador de superfície é útil principalmente para aplicar facilmente um único mapa a um grupo de subobjetos da superfície dentro do mesmo modelo NURBS. Também é possível usá-lo para outros tipos de geometria.
-
Faça uma seleção. >
Painel Modificar > Lista do modificador > Modificador de espaço universal > Mapeador de superfície (WSM)
A superfície NURBS do mapa é projetada em outra geometria na direção dos normais da superfície NURBS, ou oposta aos normais se o objeto modificado está do lado contrário da superfície NURBS.
Procedimentos
Para usar o modificador do mapeador de superfície do espaço universal:
- Crie a superfície NURBS a ser usada para projeção e transforme-a para que ela circunde os objetos que você deseja mapear.
- Use o
Editor de material para atribuir um material mapeado à superfície NURBS. - Selecione os objetos que deseja mapear.
- Use o Editor de materiais para atribuir o mesmo material para os objetos que você deseja mapear.
- Aplique o modificador do mapeador de superfície do espaço universal.
- Na Implementação de parâmetros, ative a opção Escolher superfície NURBS e, a seguir, clique na projeção da superfície NURBS em uma viewport.
O 3ds Max agora usa os normais da superfície NURBS para projetar a textura de objetos modificados.
Dica: Para ajustar a posição do mapa na malha, é possível usar a superfície NURBS Editar a textura da superfície na caixa de diálogo.

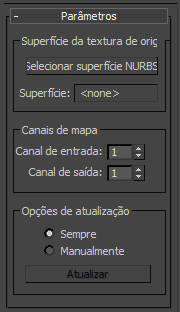

Interface
Origem do grupo de textura de superfície
Estes controles permitem escolher a superfície NURBS para o projeto.
- Escolher superfície do NURBS
-
Obtém a superfície NURBS a ser usada na projeção. Clique para ativar este botão e, a seguir, clique na superfície NURBS em uma viewport ativa.
- Superfície
-
Exibe "< Nenhum >" antes que uma superfície NURBS seja selecionada e mostra o nome da superfície após a seleção.
Grupo de canais de mapa
Estes controles permitem escolher quais canais de mapa usar.
- Canal de entrada
-
Seleciona o canal de mapa da superfície NURBS a ser usado antes de projeção.
- Canal de saída
-
Seleciona o canal de mapa do objeto modificado a ser usado Após a projeção.
Opções de atualização de grupo
Estes controles permitem escolher como atualizar o mapeamento exibido nas viewports. Elas não têm efeito se a opção Exibir o mapa na viewport está desativada.
- Sempre atualize as viewports ao fazer alterações no mapeamento.
- Atualiza manualmente as viewports quando você clica em atualizar.
- Atualizar
-
Atualiza as viewports. Esta opção não está disponível a não ser que você a selecione manualmente.
